Câble DB9 femelle vers DIN 8 broches mâle, gris, environ 7 m

Description

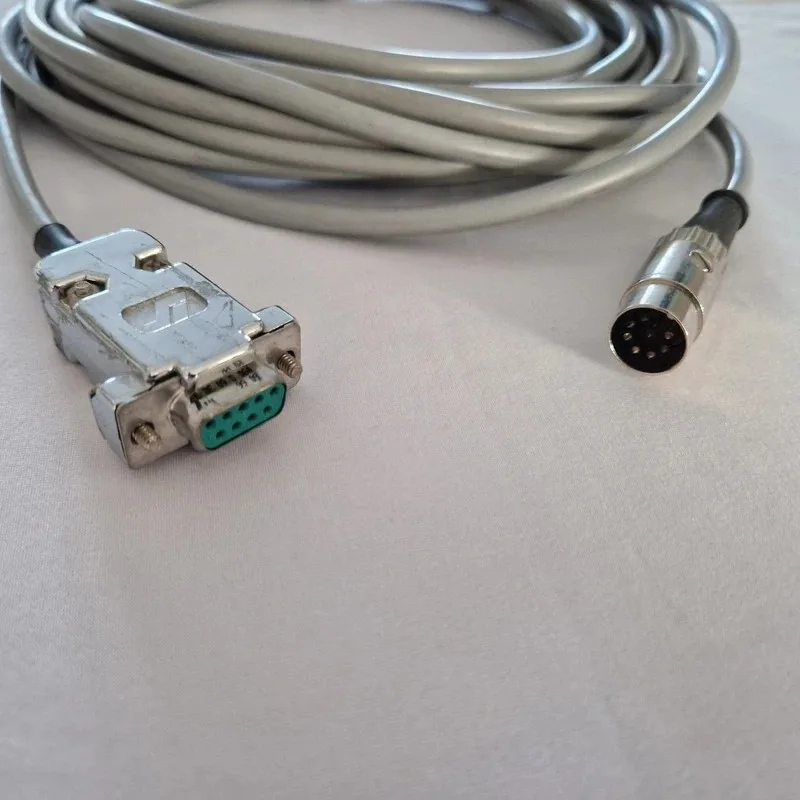

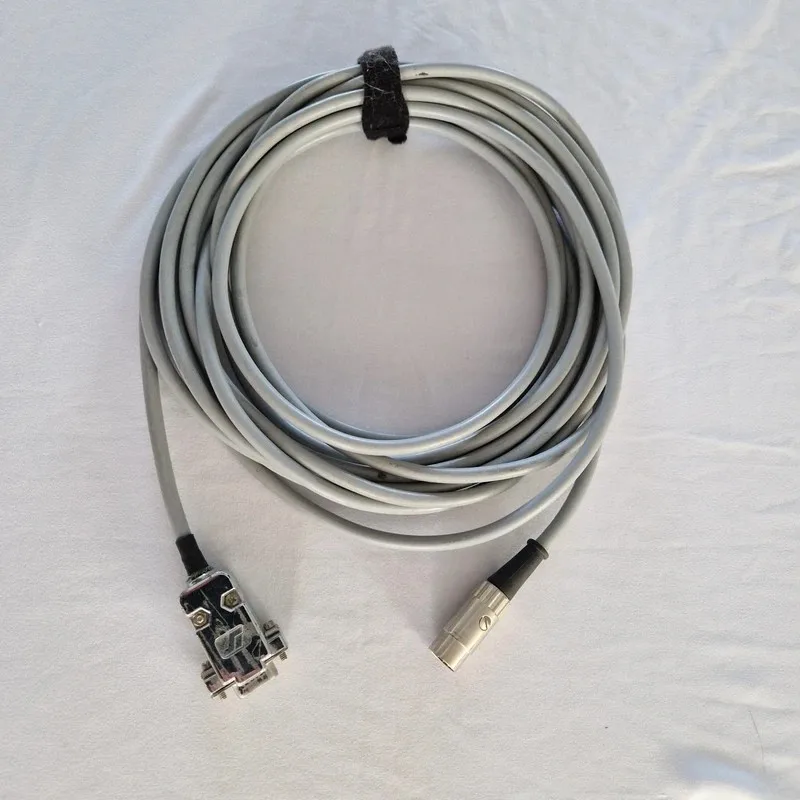

Câble DB9 femelle vers DIN 8 broches mâle, gris, d'environ 7 mètres. La fiche ronde est une DIN de taille normale (12 mm de diamètre extérieur mesuré) à corps métallique, avec 7 broches disposées en cercle autour d'une 8e broche centrale. Le DB9 (9 broches) est à capot métallique et vis de fixation.

Ce type de câble sert à relier un port série DB9 d'ordinateur à un appareil équipé d'une prise DIN 8 broches : ancien matériel informatique ou de mesure, équipement industriel ou de laboratoire. L'appareil d'origine n'est pas connu.

🔧 Caractéristiques :

• Connecteurs : DB9 femelle (9 broches) / DIN 8 broches mâle (7 en cercle + 1 centrale)
• Fiche DIN : corps métallique, 12 mm de diamètre extérieur
• Fixation DB9 : vis
• Longueur : environ 7 m
• Couleur : gris

⚠️ Ce n'est pas une Mini-DIN. Une fiche Mini-DIN (comme celle d'un clavier PS/2 ou d'un port série de Macintosh) mesure environ 9,5 mm et n'a pas de broche centrale. Celle-ci, plus grosse, est une DIN classique.

⚠️ Brochage non vérifié. La correspondance entre les broches DB9 et DIN n'a pas été contrôlée et dépend de l'appareil pour lequel le câble a été fait : vérifiez-la au multimètre avant usage.

Issu du réemploi, proposé par la câblothèque solidaire de l'association RACK à Rodez.

Notes techniques

Vérifié par l'utilisateur sur l'objet : fiche ronde de 12 mm de diamètre extérieur, 7 broches en cercle autour d'une broche centrale, longueur d'environ 7 m. Le titre de l'annonce d'origine disait « Mini-DIN 8 broches », ce qui est incompatible avec ces deux constats (Mini-DIN : environ 9,5 mm, broches en rangées sans broche centrale) : c'est une DIN 8 broches de taille normale. Marquages du DB9 lus sur une photo de détail non publiée : « 60 66 » frappé sur le flanc de la coque, et un logo en S stylisé dans un carré arrondi sur le capot. Recherche web (2026-10-26) : fabricant du capot non identifié, appareil d'origine toujours inconnu. Ce qui n'a pas été vérifié : brochage, variante angulaire de la DIN (262° ou autre), appareil d'origine, câble essayé sur aucun équipement.
