Bloc d'alimentation secteur PN781A, 8 V continu 250 mA et 7 V alternatif 100 mA, fiche bipolaire entraxe 13 mm

Description

Bloc d'alimentation secteur à brancher directement sur la prise murale, référence PN781A, marquage PNT, fabriqué en mai 1996. C'est une alimentation linéaire à transformateur bobiné, pas un modèle à découpage : lourde pour sa taille, sans électronique de commutation, et donc sans les parasites que génèrent les alimentations modernes bon marché.

Sa particularité est sa double sortie, annoncée sur l'étiquette : 8 V continu 250 mA et 7 V alternatif 100 mA. Cette combinaison de continu et d'alternatif était utilisée par des appareils qui alimentent leur électronique en continu tout en ayant besoin d'alternatif pour un autre organe, une sonnerie ou une gâche par exemple.

Le cordon se termine par une fiche bipolaire coudée à deux broches rondes, qui n'est pas un jack d'alimentation standard. Cette pièce s'adresse donc soit à quelqu'un qui possède l'appareil correspondant, soit à un bricoleur qui remplacera la fiche par la sienne pour récupérer une source basse tension propre.

Notes techniques

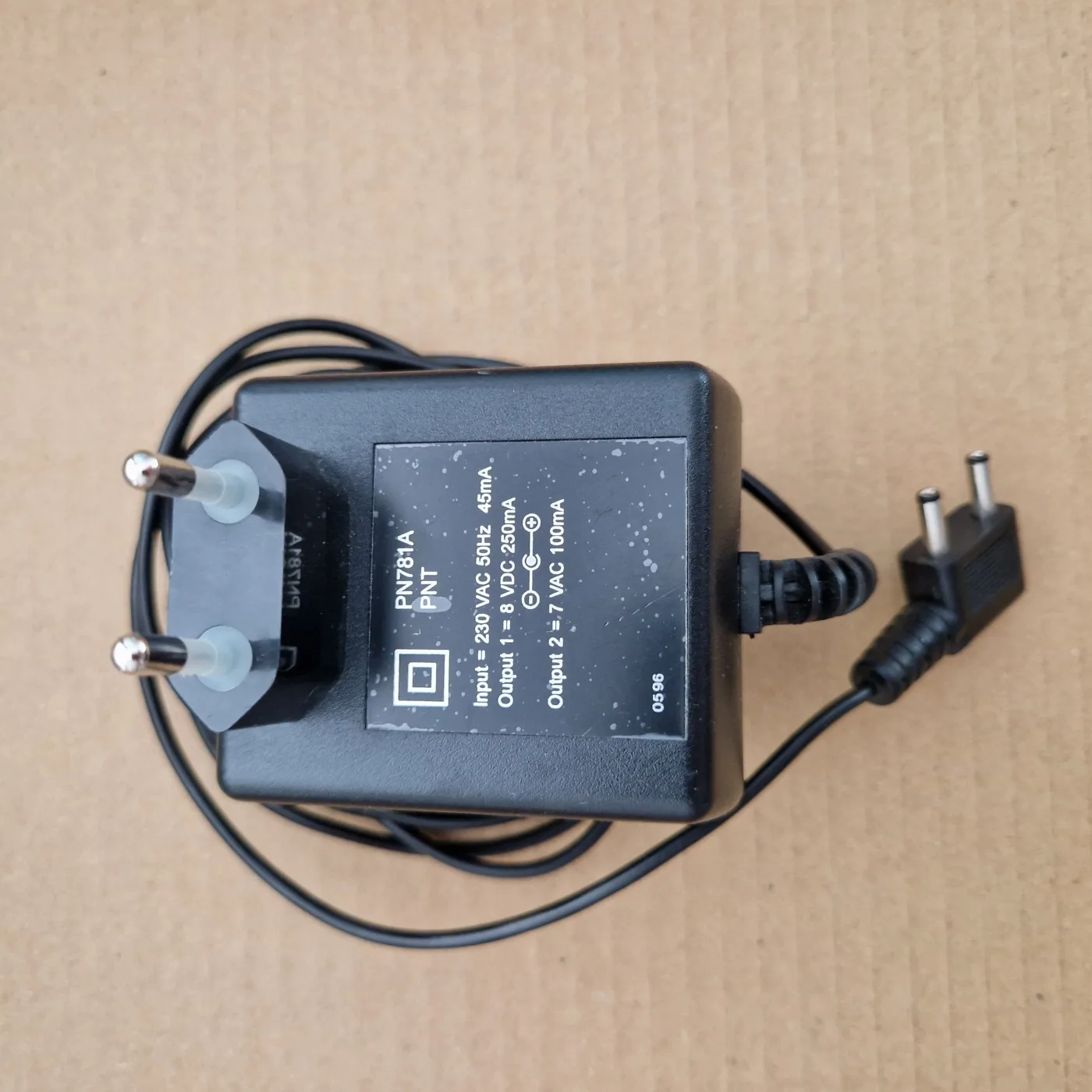

🔧 Relevé de l'étiquette :

• Référence : PN781A, marquage PNT, code de date 0596 (mai 1996)
• Entrée : 230 V alternatif, 50 Hz, 45 mA (environ 10 VA)
• Sortie 1 : 8 V continu, 250 mA
• Sortie 2 : 7 V alternatif, 100 mA
• Classe II (double isolation, symbole du double carré, pas de terre)
• Fiche secteur européenne 2 broches moulée sur le boîtier

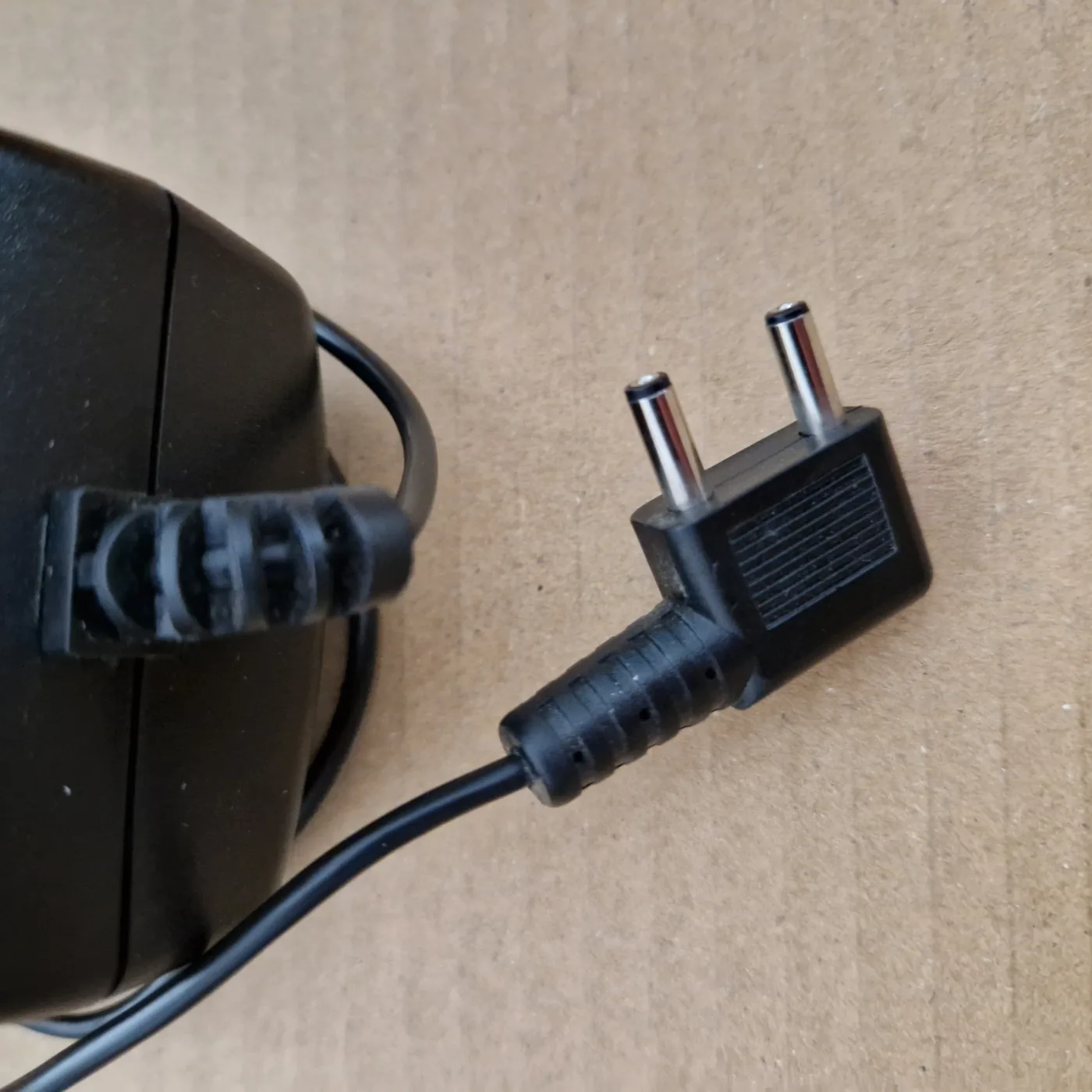

🔌 Le connecteur de sortie, mesuré sur la pièce :

• Fiche bipolaire coudée à 90°, corps plastique noir strié
• Deux broches rondes nickelées, isolées à leur base
• Diamètre des broches : 4 mm ; longueur : 10 mm ; entraxe : 13 mm
• Un seul cordon de sortie, enroulé autour du boîtier sur les photos

⚠️ Ce n'est pas un connecteur courant. Ce n'est ni un jack d'alimentation coaxial, ni une fiche secteur (mêmes broches de 4 mm, mais entraxe de 19 mm), ni une fiche haut-parleur DIN 41529 (entraxe 10 mm, broches de 1,5 mm). Tout indique un connecteur propre à l'appareil d'origine, que nous n'avons pas identifié. Comparez l'entraxe de 13 mm avec votre prise avant de vous décider.

✅ Alimentation testée au multimètre : les tensions sont bien présentes en sortie. Le boîtier, le cordon et les broches sont par ailleurs en bon état visuel, sans trace de choc, de surchauffe ni de coupure, et l'étiquette est lisible en entier.

⚠️ L'étiquette annonce deux sorties de nature différente, l'une continue et l'autre alternative, sur une fiche qui ne compte que deux contacts. Avant de brancher un appareil, repassez un coup de multimètre en continu puis en alternatif pour savoir ce que vous lui envoyez : appliquer de l'alternatif à un appareil qui attend du continu le détruit. Nos bénévoles peuvent faire la mesure avec vous en permanence.
