Carte mère de routeur Wi-Fi Buffalo, Broadcom BCM5352, 5 ports RJ45, antenne RP-SMA (non testée)

Description

Carte mère interne de routeur Wi-Fi Buffalo, construite autour d'un processeur réseau Broadcom BCM5352, vendue seule, sans boîtier ni alimentation. Non testée.

🔧 Caractéristiques (relevées sur la carte) :

• Processeur : Broadcom BCM5352EKPBG (routeur, switch et Wi-Fi 802.11g intégrés)

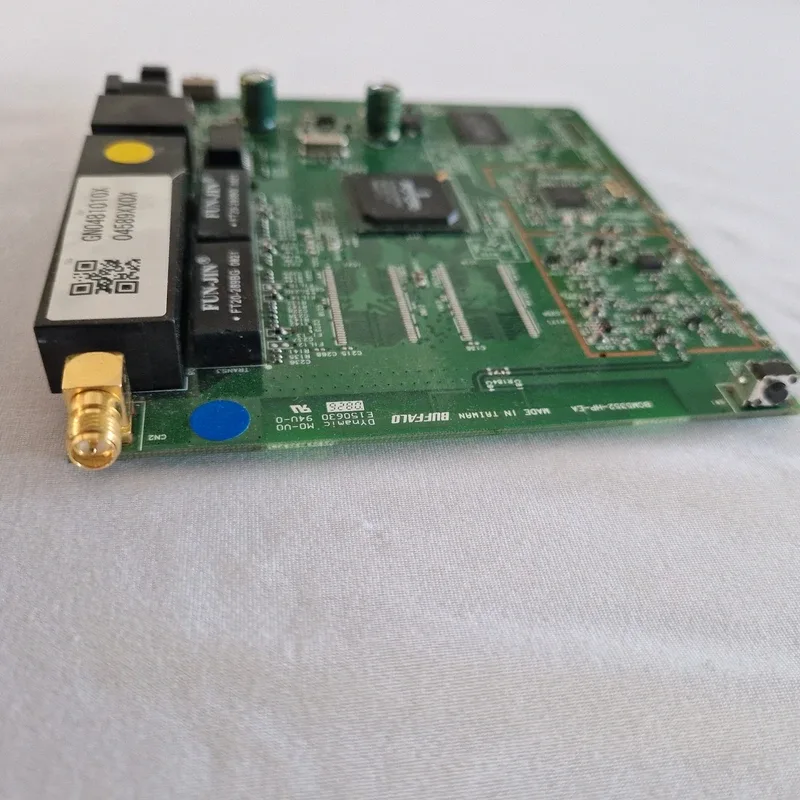

• Sérigraphie : « BCM5352-HP-EA », « BUFFALO », « MADE IN TAIWAN »

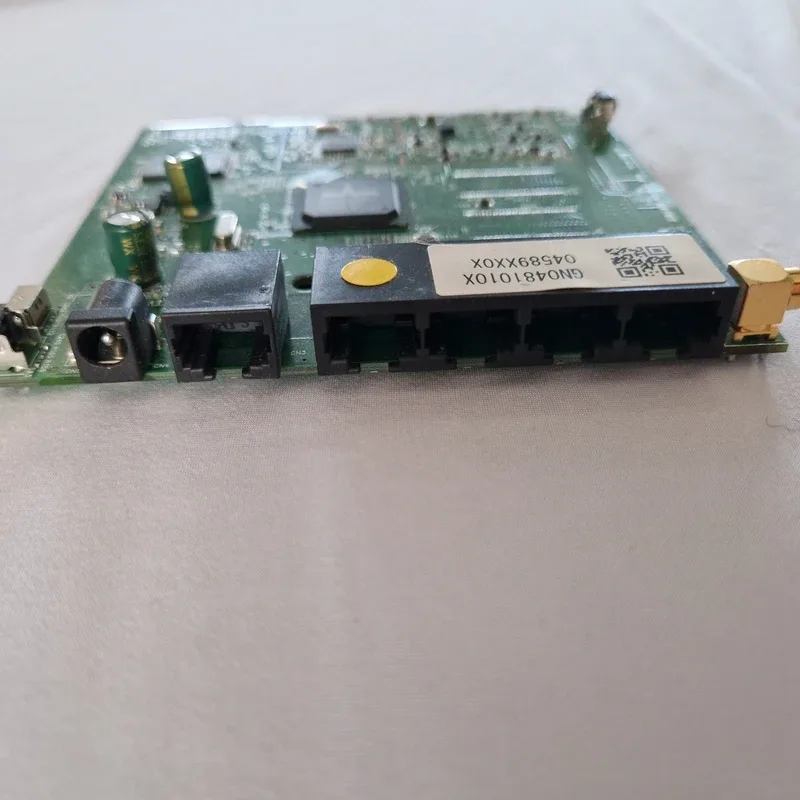

• 5 ports Ethernet RJ45 : 1 port isolé (sans doute le WAN) et un bloc de 4 ports (LAN)
• 1 connecteur d'antenne RP-SMA, coudé
• 1 prise d'alimentation DC

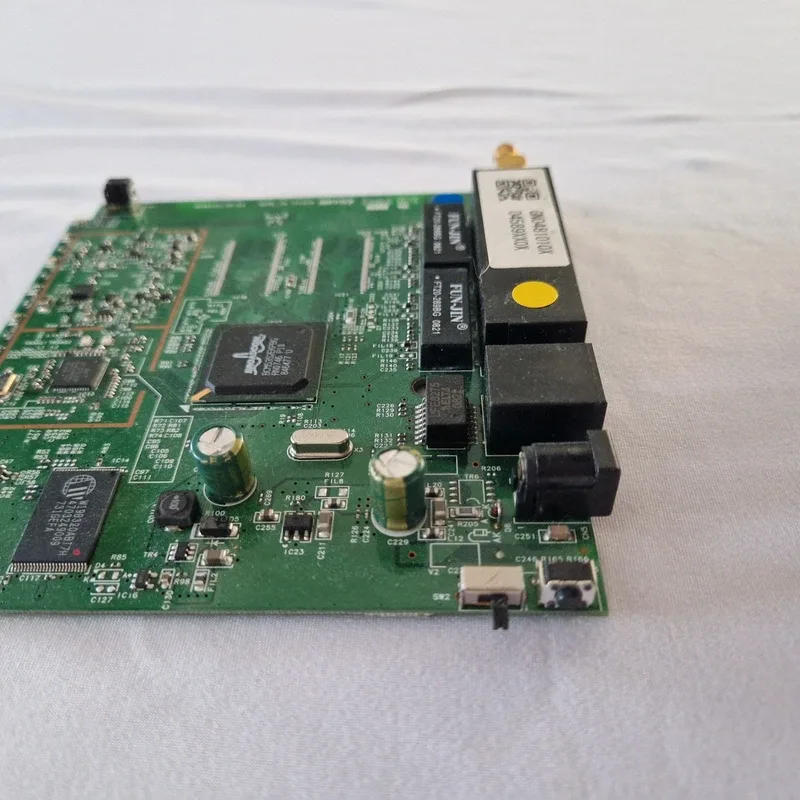

• Boutons poussoirs et un interrupteur à glissière
• Mémoire vive Winbond, transformateurs réseau FUN-JIN

Modèle d'origine probable : la mention « HP » et le processeur BCM5352 correspondent au Buffalo WHR-HP-G54 (routeur 54 Mbit/s « High Power »), mais aucune source consultée ne relie précisément la référence « BCM5352-HP-EA » à ce modèle : à vérifier avant de compter dessus pour une réparation. Si c'est bien lui, ce routeur dispose de 16 Mo de mémoire vive et 4 Mo de mémoire flash ; il est pris en charge par DD-WRT, et OpenWrt a cessé de le suivre en 2022 (dernière version 19.07.10).

⚠️ Carte non testée. Elle n'a pas été mise sous tension : aucune garantie de fonctionnement. Elle conviendra à une réparation de routeur Buffalo, à la récupération de composants ou à l'expérimentation (firmware libre, console série).

Issue du réemploi, proposée par l'association RACK à Rodez.

Notes techniques

Ce qui est lu sur la carte : processeur Broadcom BCM5352EKPBG, sérigraphie « BCM5352-HP-EA », « BUFFALO », « MADE IN TAIWAN », mémoire Winbond, transformateurs FUN-JIN FT20-269BG. Ce qui est vérifié sur l'objet : 5 ports RJ45, connecteur d'antenne RP-SMA. Ce qui n'a pas été vérifié : le modèle exact du routeur d'origine (WHR-HP-G54 probable, non confirmé), la tension d'alimentation attendue, le fonctionnement (carte jamais mise sous tension). L'étiquette à QR code collée sur le bloc RJ45 n'est pas reproduite.
