Carte mère HP ProBook 4730s SPS 658342-001 avec processeur Pentium B940 et ventirad

Description

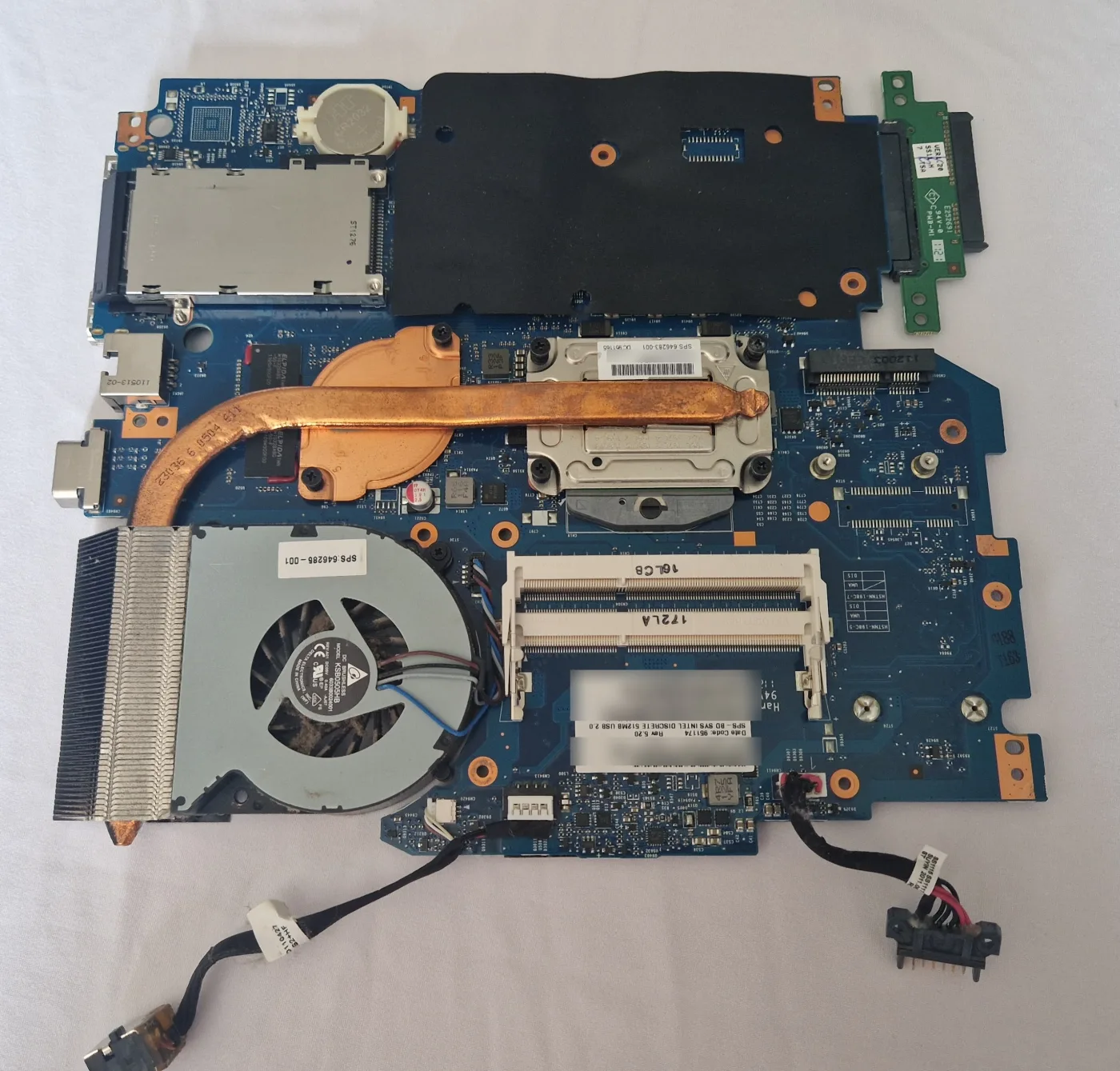

Ensemble carte mère + processeur + refroidissement déposé d'un ordinateur portable HP ProBook 4730s. La machine a été testée et fonctionnait avant démontage : la carte est saine, sans condensateur gonflé, sans trace de corrosion ni de surchauffe, et les connecteurs sont tous intacts.

La référence HP est lisible sur l'étiquette : SPS 658342-001, révision 6.20, désignée « BD SYS INTEL DISCRETE 512MB USB 2.0 » : c'est donc la version à circuit graphique dédié avec 512 Mo de mémoire vidéo, et non la version à graphique intégré.

Le processeur est inclus et reste monté dans son socket : un Intel Pentium B940, génération Sandy Bridge, 2 cœurs à 2,00 GHz, 2 Mo de cache et 35 W d'enveloppe thermique. C'est un processeur de bureautique honnête, encore parfaitement à l'aise sous Linux pour de la navigation, de la bureautique et de la vidéo.

L'ensemble est vendu complet avec son refroidissement et les deux connecteurs qui lâchent le plus souvent sur ces machines :

• La carte mère elle-même, avec sa pile CMOS
• Le processeur Intel Pentium B940, en place dans son socket
• Le dissipateur cuivre avec son caloduc (SPS 646283-001)
• Le ventilateur Delta KSB0505HB (SPS 646286-001, 5 V, 0,40 A)
• Le connecteur d'alimentation (prise jack + câble)
• Le connecteur de batterie (connecteur + câble)

🔧 Spécifications techniques :

• Type : carte mère de portable, processeur monté, avec refroidissement et connecteurs
• Machine d'origine : HP ProBook 4730s
• Référence HP : SPS 658342-001, révision 6.20
• Désignation HP : BD SYS INTEL DISCRETE 512MB USB 2.0
• Processeur inclus : Intel Pentium B940, 2 cœurs, 2 threads, 2,00 GHz, 2 Mo de cache, 35 W
• Socket : rPGA988B (socket G2), plateforme Sandy Bridge
• Graphique : circuit dédié, 512 Mo de mémoire vidéo soudée, en plus du contrôleur Intel HD du processeur
• Mémoire : 2 emplacements SO-DIMM DDR3
• Extension : 1 emplacement mini PCIe (carte WiFi)
• Refroidissement : dissipateur cuivre SPS 646283-001 + ventilateur Delta KSB0505HB SPS 646286-001
• État : testé fonctionnel avant démontage

⚠️ Ce qui n'est pas fourni : la mémoire vive, la carte WiFi et le disque ne sont pas inclus. La pâte thermique est à refaire au remontage, comme sur toute carte de récupération.

⚠️ Compatibilité : cette carte est spécifique à la plateforme ProBook 4730s. Avant d'acheter, comparez le numéro SPS de votre carte actuelle avec le 658342-001 : une carte à graphique intégré et une carte à graphique dédié ne sont pas interchangeables, même sur un châssis identique.

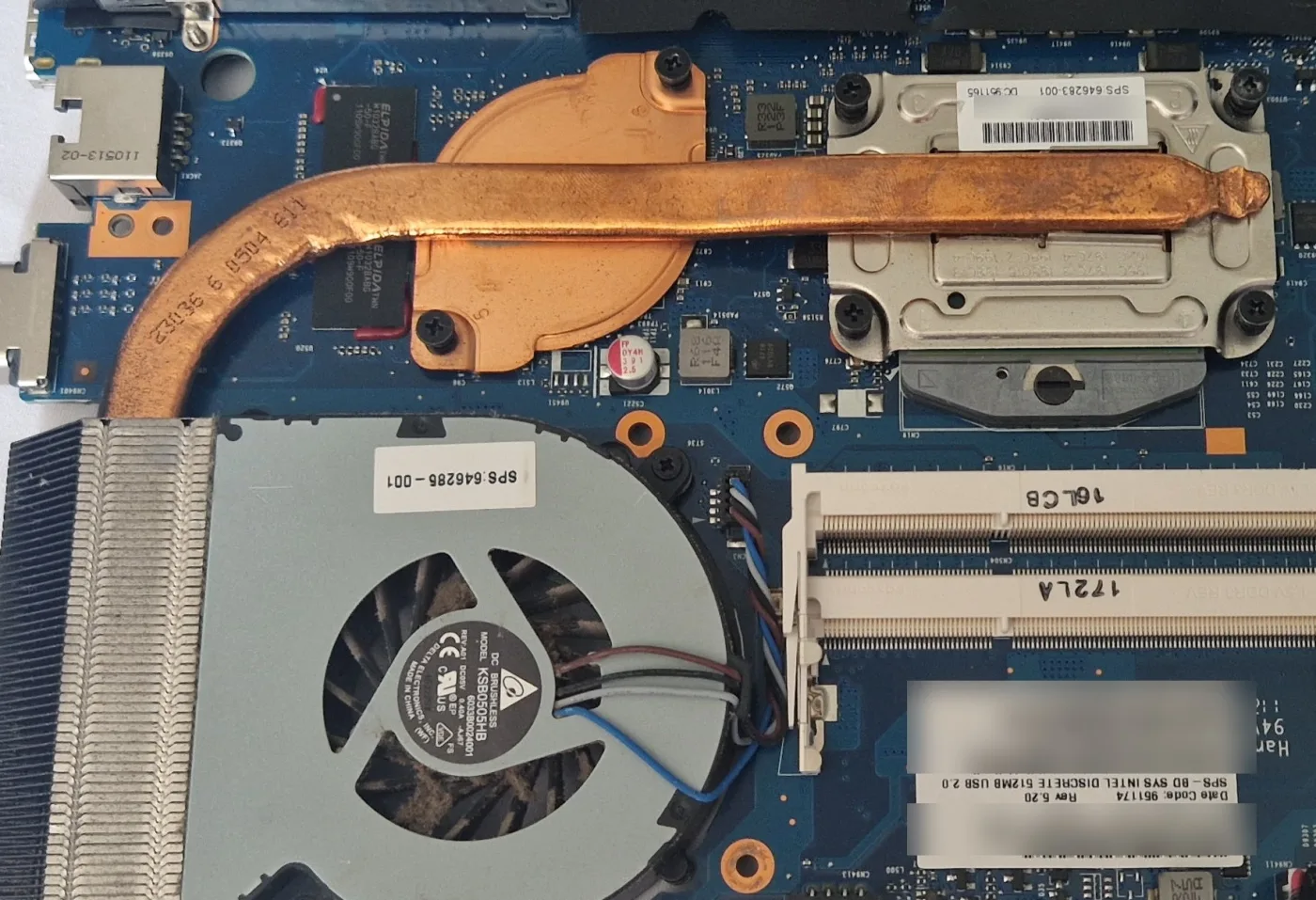

🔒 Le numéro de série et l'adresse MAC ont été volontairement masqués sur la photo de l'étiquette.

Cette pièce fait partie du matériel de réemploi que nous récupérons et remettons en circulation. Une carte mère qui repart, c'est un portable réparé au lieu d'un portable jeté.

Notes techniques

Notes techniques

• Le processeur est inclus : un Intel Pentium B940 (Sandy Bridge, 2 cœurs à 2,00 GHz, 2 Mo de cache, 35 W), monté dans le socket. Il n'a ni Hyper-Threading ni Turbo Boost (c'est la gamme d'entrée de la génération), mais il gère bien le 64 bits et la virtualisation VT-x.
• Évolution possible : le socket rPGA988B accepte toute la gamme Sandy Bridge mobile. Un Core i5-2410M ou un i7-2620M s'y monte directement et double quasiment les performances, à condition de rester sous les 35 W et que le BIOS HP l'accepte.
• Graphique commutable : le B940 embarque un contrôleur Intel HD, et la carte porte en plus un circuit graphique dédié avec sa propre mémoire. Sous Linux, cette configuration hybride se pilote avec les outils de commutation habituels ; ne comptez pas dessus pour du jeu, mais l'affichage double écran fonctionne.
• Vérifier le SPS avant d'acheter : HP a produit plusieurs cartes mécaniquement identiques pour cette série. Le numéro SPS imprimé sur l'étiquette blanche est le seul critère fiable. Celle-ci est une 658342-001, version à graphique dédié.
• Pâte thermique : le dissipateur est fourni tel que déposé. Nettoyez l'ancienne pâte à l'alcool isopropylique et remettez-en une couche fine avant de revisser, sinon la machine montera en température et se bridera.
• Ordre de serrage : les vis du dissipateur sont numérotées sur le bloc. Les serrer dans l'ordre indiqué, progressivement et en croix, pour ne pas fausser la plaque de contact.
• Mémoire : deux emplacements SO-DIMM DDR3, en 1333 MHz sur cette plateforme. Montez deux barrettes identiques pour profiter du double canal.
• Pile CMOS : la pile CR2032 d'origine est encore en place, mais après une dizaine d'années elle est probablement à plat. Comptez la remplacer, sinon l'horloge et les réglages du BIOS se perdent à chaque coupure.
• Connecteur d'alimentation : c'est la panne classique de ces portables : la prise se déchausse à force de branchements. Le connecteur fourni ici est sain, câble compris.
