Module Philips déporté, récepteur infrarouge et voyants d'entrées, prise mini-DIN 6 broches, appareil d'origine non identifié

Description

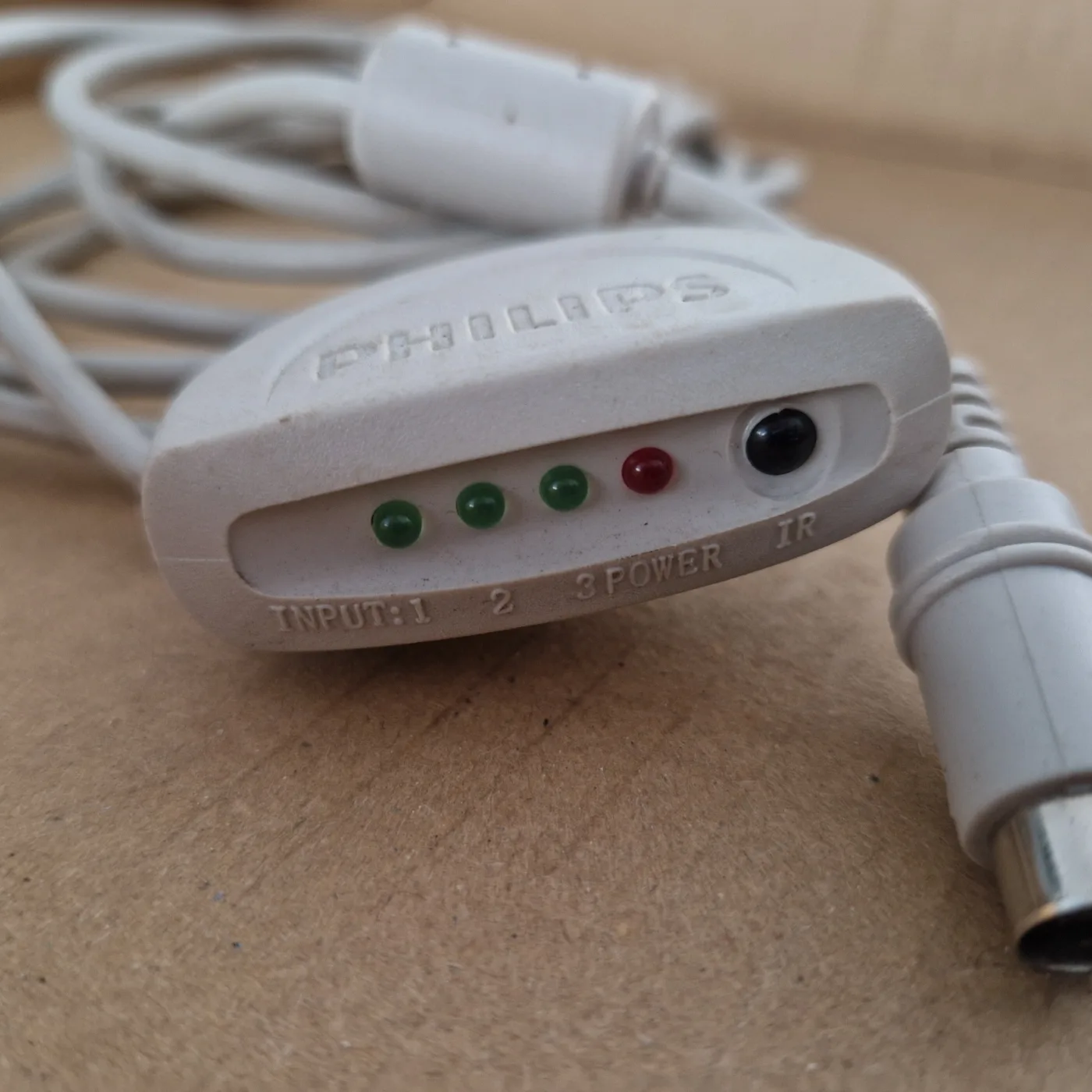

Module déporté Philips qui réunit un récepteur infrarouge et un report de voyants : trois témoins verts marqués « INPUT: 1 2 3 », un témoin rouge « POWER » et la fenêtre infrarouge « IR ». Il se raccorde par un cordon souple à ferrite, terminé par une prise mini-DIN à 6 broches, celle que tout le monde connaît sous le nom de prise PS/2, le format des anciens claviers et souris d'ordinateur.

C'est l'œil et le tableau de bord d'un appareil audio ou vidéo à trois entrées qui était installé hors de vue : vidéoprojecteur au plafond, écran dont l'électronique est dans un boîtier séparé, appareil rangé dans un meuble ou une baie. Le module se posait en façade, à portée de télécommande, et indiquait l'entrée active.

Appareil d'origine non identifié. Aucune référence n'est moulée sur le boîtier ni imprimée sur le cordon, et nos recherches n'ont rien donné. Si vous reconnaissez cet accessoire, écrivez-nous : l'information nous intéresse autant que la pièce elle-même.

Non testé, faute d'appareil compatible pour l'essayer. Le boîtier est intact, sans fissure, le cordon est souple et la prise n'a ni broche tordue ni oxydation. Plastique blanc cassé légèrement jauni et poussiéreux.

Notes techniques

Relevé sur la pièce :

• Marque : Philips, logo moulé au dos du boîtier, aucune autre inscription
• Façade : 3 voyants verts « INPUT: 1 2 3 », 1 voyant rouge « POWER », 1 fenêtre « IR »
• Boîtier : plastique blanc cassé, forme en goutte, tenant dans la main

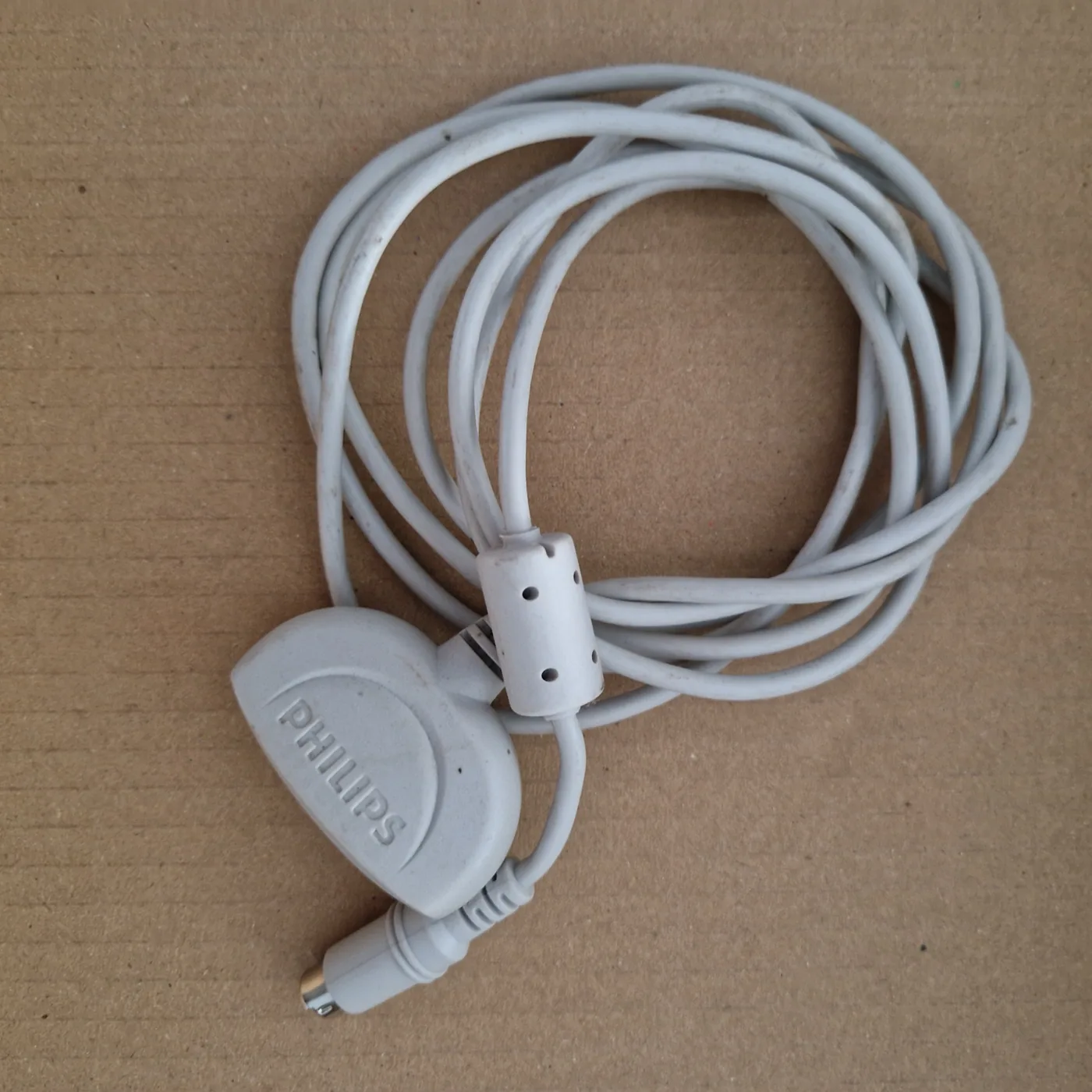

• Cordon : gris clair, une seule sortie, bague de ferrite en partie médiane

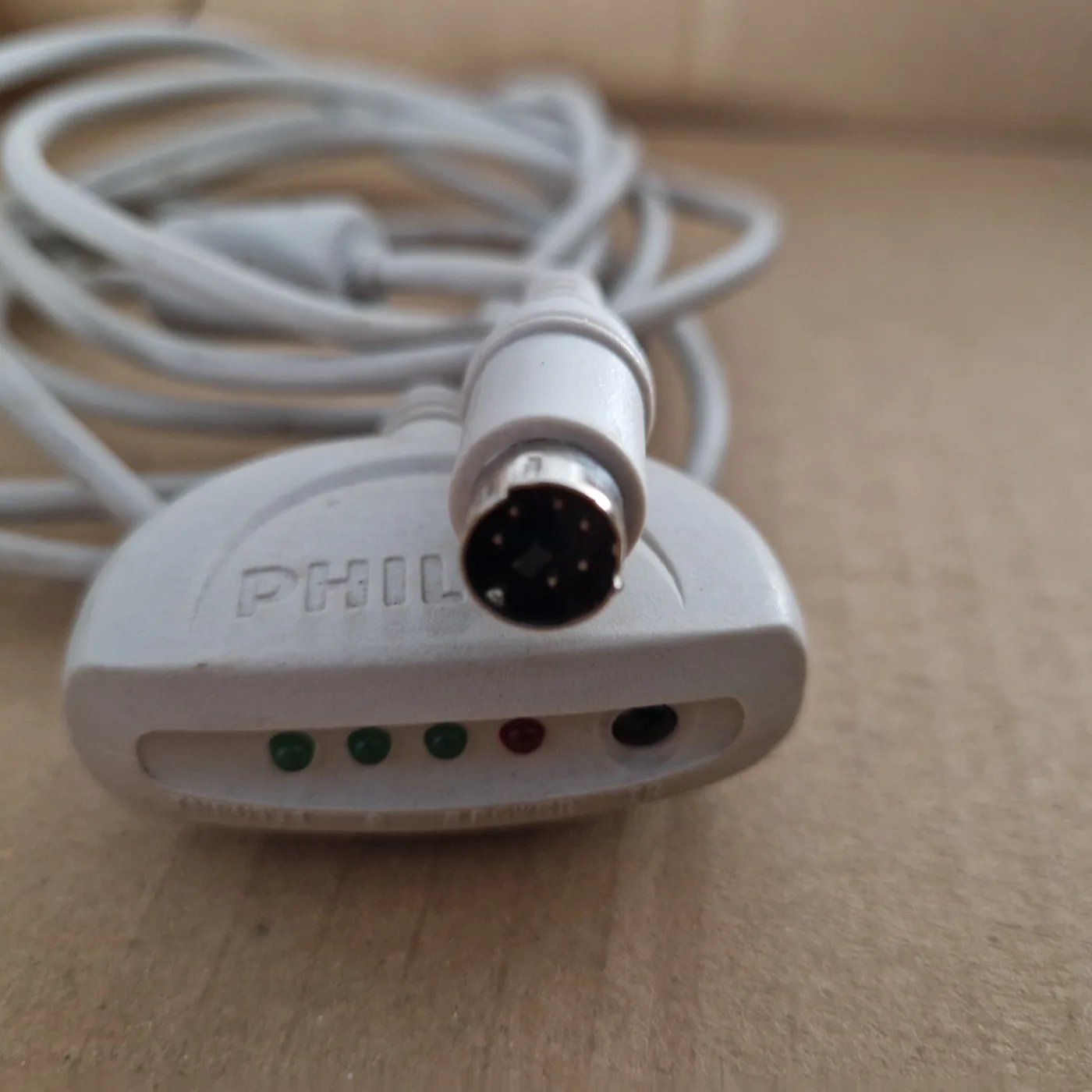

• Connecteur : prise mini-DIN mâle 6 broches, détrompeur en plastique au centre, jupe métallique, soit le format des prises clavier et souris PS/2

Le connecteur a été vérifié sur la pièce : 6 broches et un détrompeur en plastique, ce qui le range dans la famille mini-DIN et non dans celle des grosses prises DIN audio. Attention, le brochage n'a rien à voir avec celui d'un clavier : seule la forme est commune. La longueur du cordon n'a pas été mesurée. Aucun test de fonctionnement n'est possible sans l'appareil hôte : le module est proposé tel quel, pour pièces ou pour qui reconnaît son matériel.
