Ventirad HP 644724-001 (Foxconn / Cooler Master DP6-8FDSA-X3-GP2), socket LGA 1150 / 1151 / 1155 / 1156

Description

Ventirad (ventilateur + dissipateur) d'origine HP, référence 644724-001, fabriqué par Foxconn / Cooler Master sous la référence DP6-8FDSA-X3-GP2. C'est le refroidisseur monté en usine sur une très large partie du parc de tours HP à socket LGA 115x : les gammes professionnelles Pro 3000 / 3010 / 3400 / 3405 / 3500 / 3515, ProDesk et EliteDesk 400 / 600 / 800 G1 et G2, les Pavilion 500 à 590 et Envy 700 / 750 grand public, ainsi que les stations d'entrée Z220 et Z230.

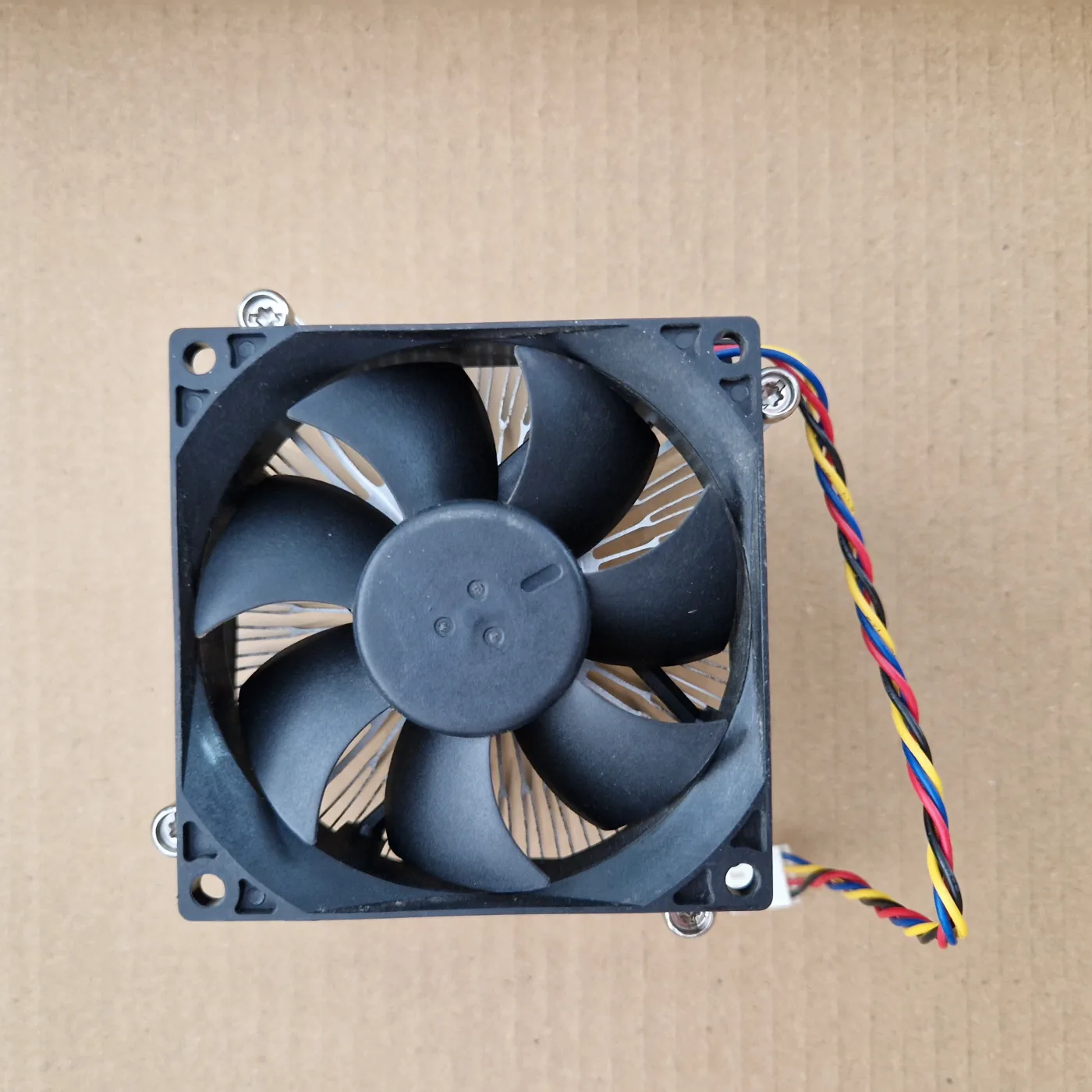

Il est donné pour les processeurs de bureau jusqu'à 95 W, ce qui couvre toute la plage LGA 1150 / 1151 / 1155 / 1156, du Celeron au Core i7. Son ventilateur de 80 mm est piloté en 4 broches PWM : la carte mère fait varier sa vitesse selon la température, il reste donc discret tant que la machine ne travaille pas.

C'est la pièce à chercher quand le ventirad d'origine d'une tour HP siffle, grince ou s'est arrêté, et que la machine s'éteint toute seule sous charge. Une tour de bureau qui repart pour plusieurs années pour le prix d'une pièce de récupération.

Notes techniques

🔧 Caractéristiques techniques :

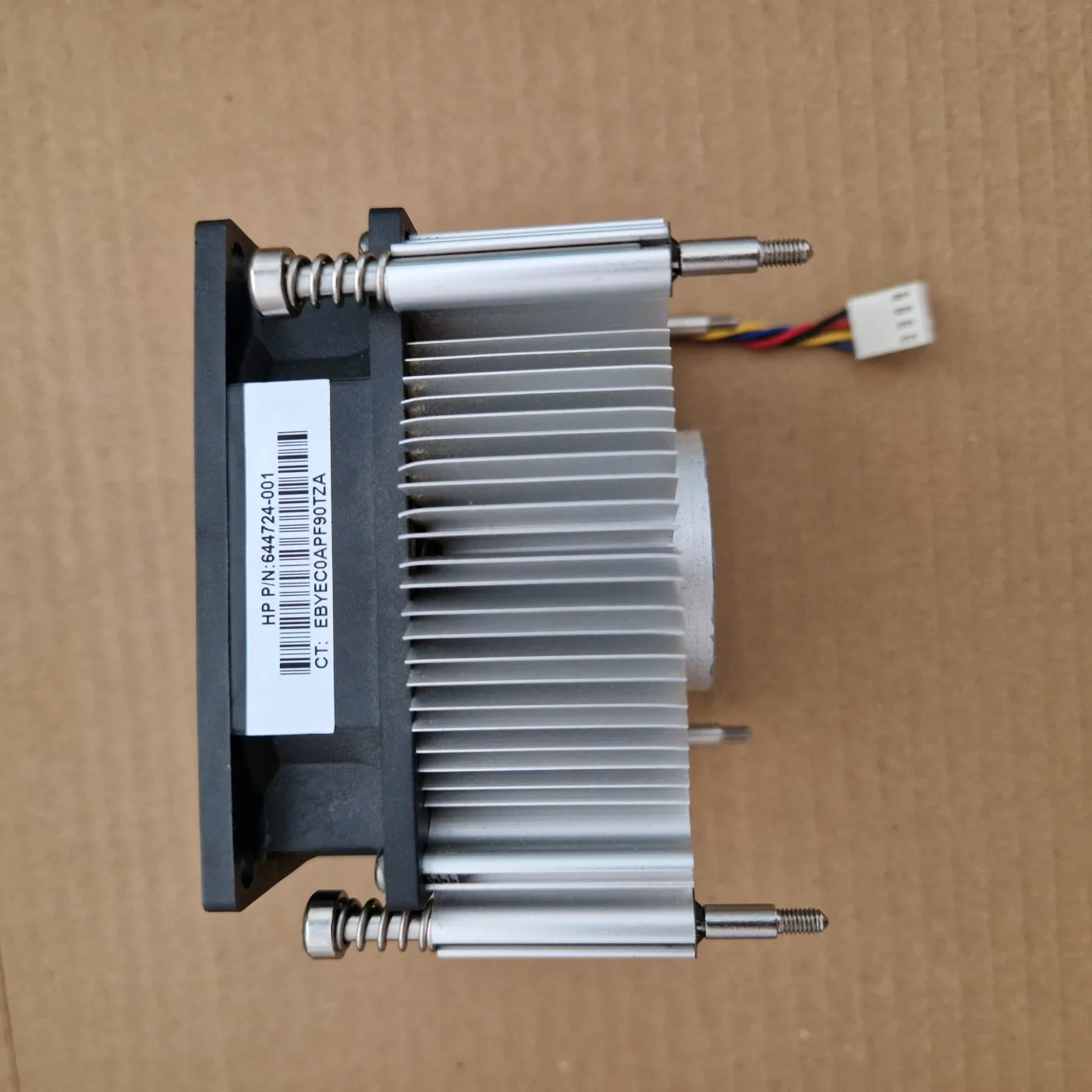

• Référence HP : 644724-001 (code étiquette CT : EBYEC0APF90TZA)
• Référence constructeur : Foxconn / Cooler Master DP6-8FDSA-X3-GP2
• Références HP équivalentes : 644725-001, 724801-001, 756080-001
• Ventilateur : 80 x 80 x 25 mm environ, ensemble d'environ 72 mm de hauteur
• Alimentation : 12 V continu
• Connecteur : 4 broches PWM (régulation automatique de la vitesse par la carte mère)
• Dissipateur : aluminium à ailettes radiales, base circulaire pleine
• Sockets : LGA 1150, 1151, 1155 et 1156 (entraxe 75 mm)
• Processeurs : jusqu'à environ 95 W de TDP
• Fixation : 4 vis captives à ressort, tournevis cruciforme nécessaire

⚠️ Fixation par vis, pas par push-pins : à la différence des ventirads Intel de boîte, celui-ci se visse dans une plaque de fixation filetée montée à l'arrière de la carte mère. Cette plaque est présente d'origine sur les tours HP concernées. Sur une carte mère qui n'en a pas (cadre plastique Intel à push-pins), il faut ajouter un kit de fixation LGA 115x à vis et écrous, ou choisir un ventirad à push-pins : nous en avons plusieurs au catalogue.

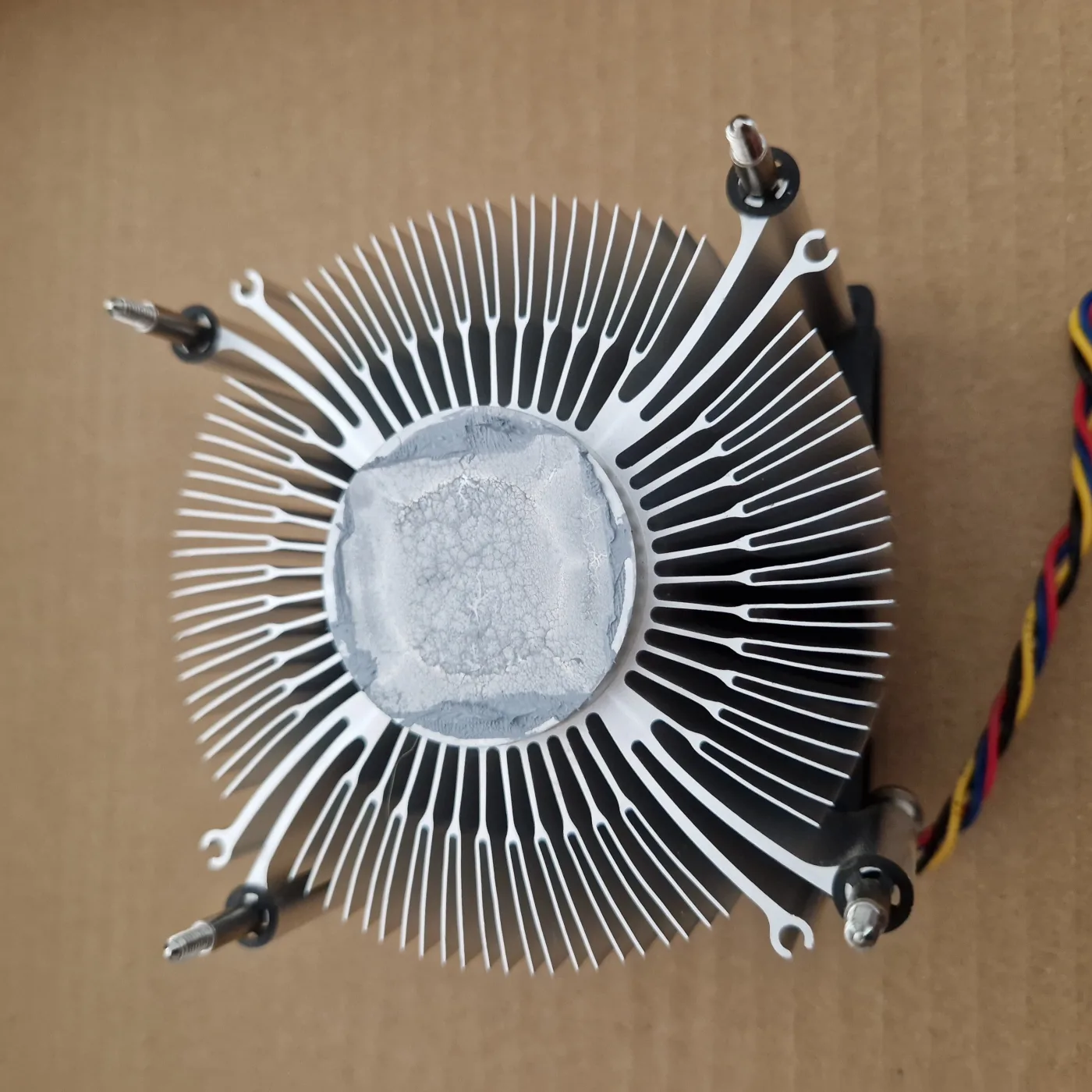

💡 À savoir : la pâte thermique d'origine est encore présente sur la base et elle a séché (visible sur la troisième photo). Il faut la retirer à l'alcool isopropylique et appliquer une pâte neuve avant le montage, sans quoi le refroidissement sera très inférieur à ce qu'il devrait être. C'est une opération de cinq minutes que nos bénévoles peuvent vous montrer en permanence.

Le ventilateur a été démonté d'une tour en fin de vie ; il n'a pas été remis sous tension sur banc depuis. Il tourne librement et ne présente ni jeu ni point dur, mais nous préférons le décrire comme une pièce de récupération à vérifier au premier démarrage.
