Câble console Cisco d'origine RJ45 vers DB9 femelle (RS-232), plat bleu clair

Description

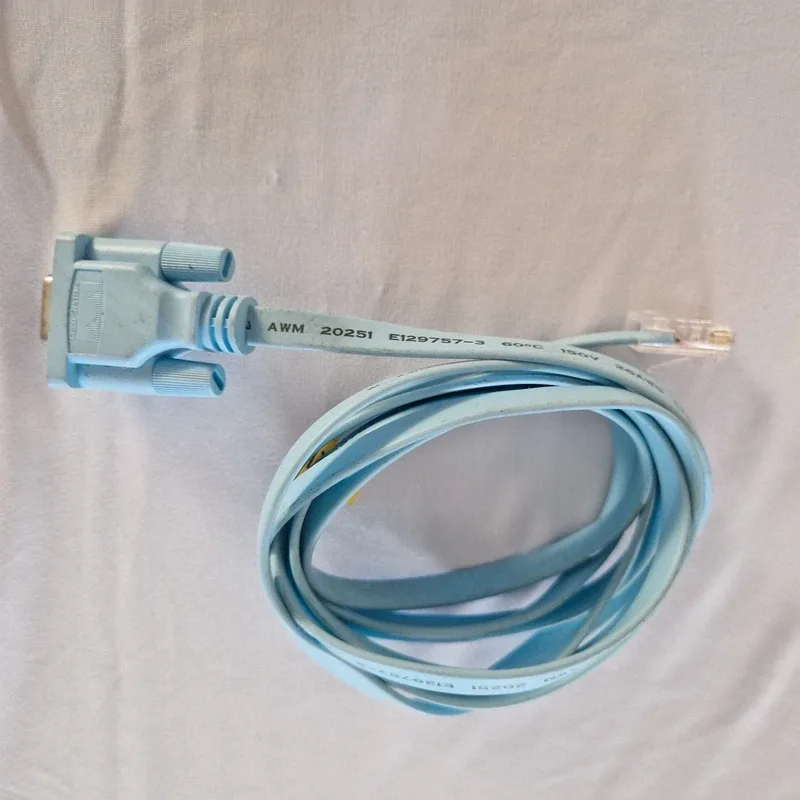

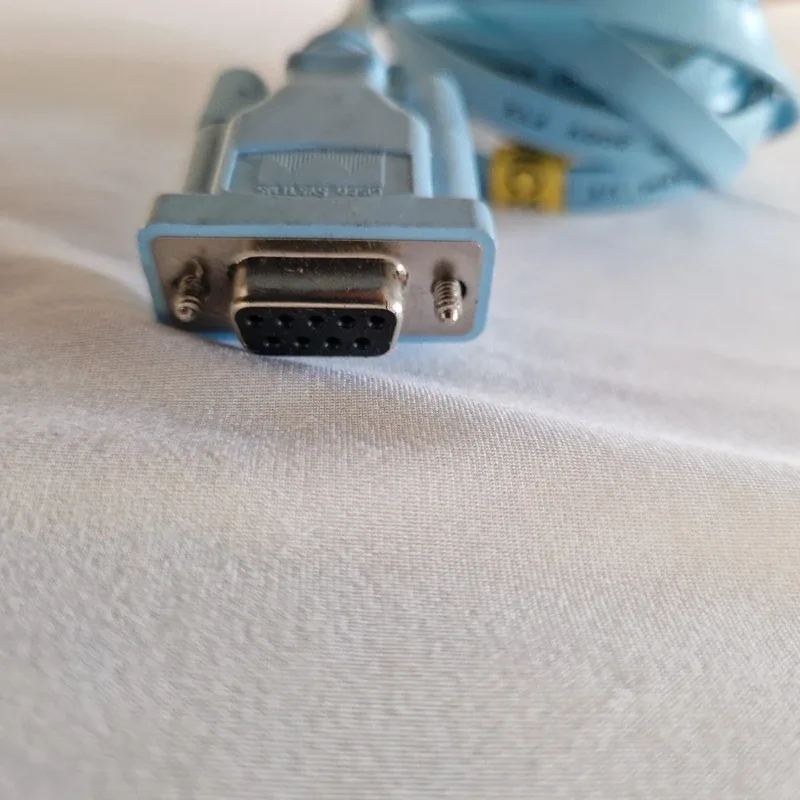

Câble console Cisco d'origine, RJ45 vers DB9 femelle (RS-232), le fameux câble plat bleu clair livré avec les routeurs et switchs de la marque. Le logo Cisco Systems est moulé sur le capot du connecteur DB9.

Il relie le port console RJ45 d'un équipement réseau au port série DB9 d'un ordinateur, pour la configuration initiale, la maintenance, le dépannage ou une reprise en main quand le réseau ne répond plus.

🔧 Caractéristiques :

• Connecteurs : RJ45 mâle / DB9 femelle (9 broches) à vis moletées
• Câblage console Cisco (« rollover »), liaison série RS-232
• Câble plat bleu clair, marquage AWM 20251, 26 AWG

💡 Compatibilité. Ce câblage est celui des ports console Cisco, repris par de nombreux autres fabricants de matériel réseau (HP/Aruba, Juniper, Dell, Netgear et d'autres sur leurs gammes professionnelles). Quelques équipements utilisent un brochage différent (onduleurs APC notamment) : vérifiez la documentation de votre matériel.

Côté ordinateur, il faut un port série DB9, ou un adaptateur USB vers RS-232.

Issu du réemploi, proposé par la câblothèque solidaire de l'association RACK à Rodez.

Notes techniques

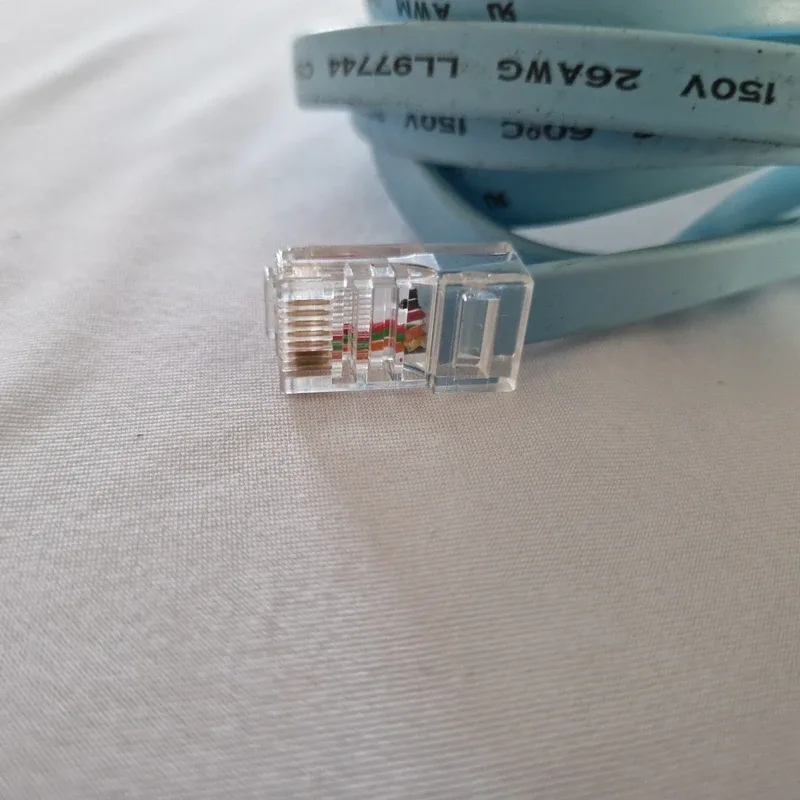

Ce qui est lu sur l'objet : le logo et l'inscription « CISCO SYSTEMS » moulés sur le capot du DB9, et sur la gaine « AWM 20251 E129757-3 60°C 150V 26AWG LL97744 CSA ». Le câblage console Cisco est déduit de cette origine Cisco, il n'a pas été contrôlé au multimètre. Ce qui n'a pas été vérifié : le câble n'a été essayé sur aucun équipement, et sa longueur n'a pas été mesurée.
