Câble console série Brocade 50-0000083-01, RJ45 vers DB9 femelle (RS-232), gris

Description

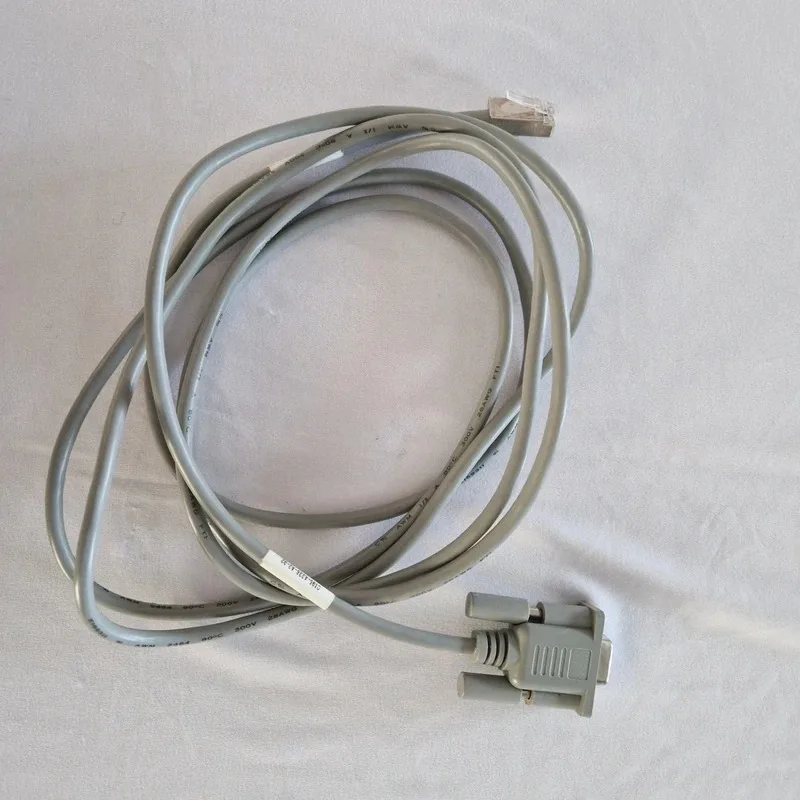

Câble console série Brocade RJ45 vers DB9 femelle (RS-232), référence 50-0000083-01, fabriqué par Foxconn. Gaine ronde grise, une prise RJ45 mâle blindée (8 broches) côté équipement, un connecteur DB9 femelle (9 broches) à vis côté ordinateur. La référence figure sur une étiquette collée sur la gaine près du DB9.

C'est le câble console qui était livré avec les commutateurs SAN Fibre Channel de Brocade (par exemple les 3800 et 3900) : il relie un ordinateur au port série de l'équipement pour la configuration initiale, la maintenance ou le dépannage, même quand le réseau ne répond plus. Ces commutateurs ont aussi été vendus sous les marques HP, IBM ou Dell.

🔧 Caractéristiques :

• Marque : Brocade (fabrication Foxconn), réf. 50-0000083-01
• Connecteurs : RJ45 mâle blindé / DB9 femelle
• Liaison série RS-232 (port console)
• Gaine ronde grise
• Longueur : environ 1,5 à 2 m (non mesurée)

⚠️ Ce n'est pas un câble Ethernet : il ne sert pas à brancher un appareil sur un réseau.

⚠️ Brochage non vérifié. Il n'existe pas un seul câblage RJ45 vers DB9 : le câble console Cisco (dit « rollover ») est le plus répandu, mais Brocade, APC, Sun et certains serveurs utilisent leurs propres brochages. Rien ne garantit que ce câble fonctionne sur un switch Cisco : vérifiez la correspondance des broches, ou essayez-le, avant de compter dessus.

Côté ordinateur, il faut un port série DB9, ou un adaptateur USB vers RS-232. Voir aussi les autres câbles console de la câblothèque : INV-1659 et INV-1647 (Cisco d'origine).

Issu du réemploi, proposé par la câblothèque solidaire de l'association RACK à Rodez.

Notes techniques

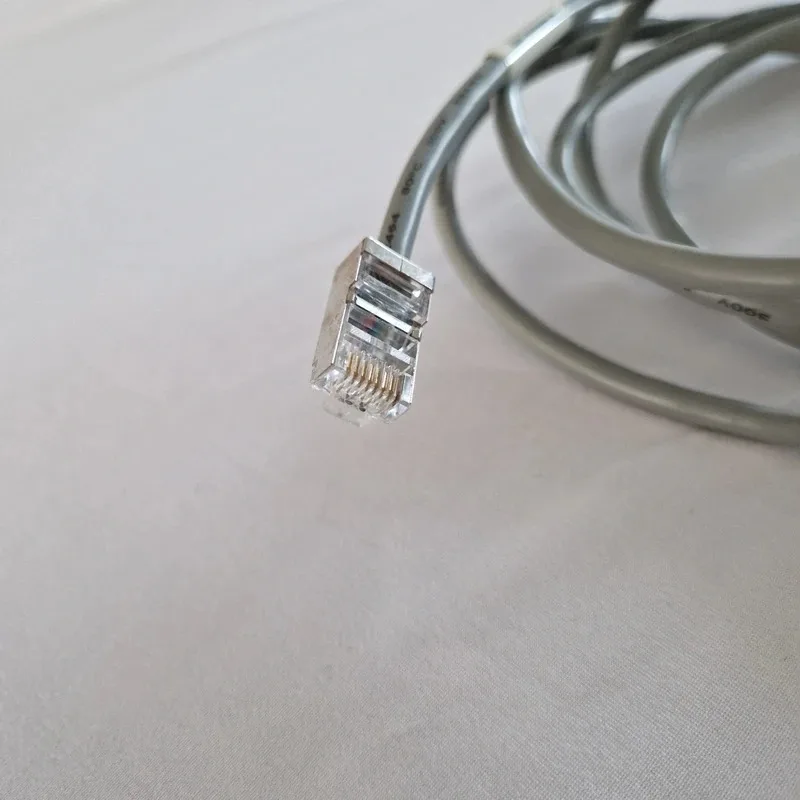

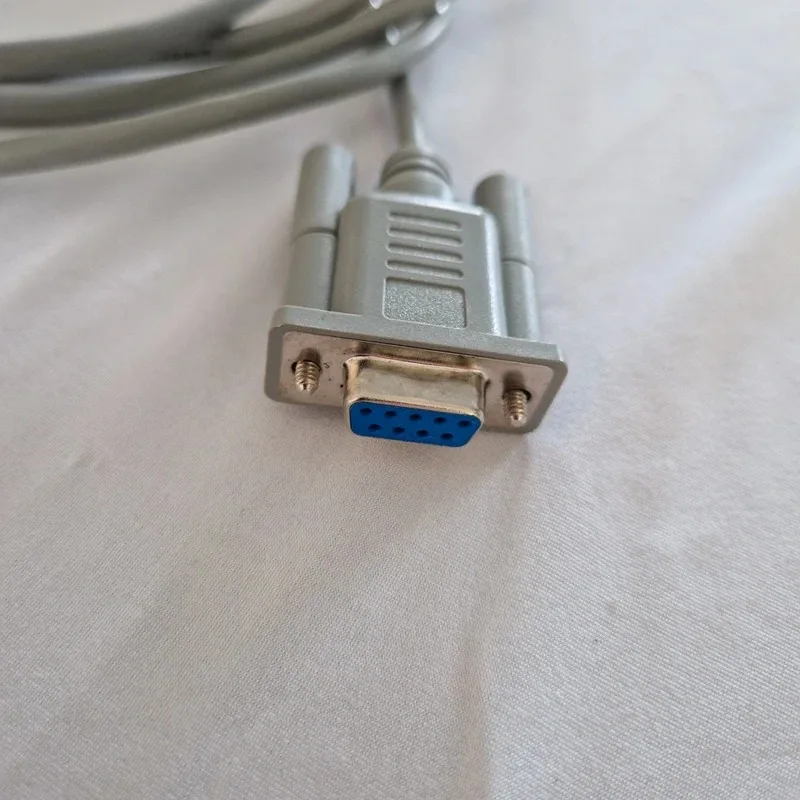

Étiquette sur la gaine (lue sur l'objet) : « 50-0000083-01 » et « Foxconn K 0801 ». 50-0000083-01 est une référence Brocade : un message de 2009 sur le forum HPE Community (commutateurs Brocade 3800/3900) cite un câble DB9/RJ45 étiqueté « 50-0000083-01 Foxconn K 0606 », livré avec un adaptateur 50-0000890-01. Aucune fiche officielle Brocade/Broadcom trouvée. « K 0801 » est probablement un code de lot ou de date (non confirmé). Ce qui est constaté : câble en bon état, connecteurs propres, broches du DB9 intactes. Prise RJ45 blindée (capot métallique), sans manchon. DB9 femelle à insert bleu, avec vis de fixation. Gaine imprimée (on devine « 2464 80°C 300V », sans certitude). Différent d'INV-1659 (ferrite, sachet) et du lot INV-1664 (Foxconn E124936-D, RJ45 surmoulé). Ce qui n'a pas été vérifié : le brochage n'a pas été contrôlé au multimètre et le câble n'a été essayé sur aucun équipement. La longueur (environ 1,5 à 2 m) est une estimation, non mesurée.
