Câble série RS-232 DB25 mâle vers DB9 femelle, Foxconn (réf. EMC 038-003-444)

Description

Cordon série RS-232 à gaine noire, avec un DB25 mâle à une extrémité et un DB9 femelle à l'autre. La gaine porte le marquage FOXCONN et la mention 600 V, et l'étiquette la référence 038-003-444 REV:A02, une référence de pièce EMC dont Foxconn assurait la fabrication. C'est le cordon que l'on branchait entre un PC et un modem externe, ou entre un poste et le port de service d'une baie de stockage, à l'époque où la liaison série tenait lieu d'accès de secours sur une machine.

Il sert encore sur les équipements industriels, les anciens PC et serveurs, les consoles série, les imprimantes matricielles, le matériel réseau ancien et les appareils de programmation ou de maintenance.

🔧 Caractéristiques techniques :

• Signal : liaison série RS-232
• Connecteurs : DB25 mâle à un bout, DB9 femelle à l'autre
• Capots : plastique noir moulé à ailettes, vis de fixation aux deux extrémités
• Référence relevée : 038-003-444 REV:A02 (référence EMC, fabrication Foxconn)
• Marquage de la gaine : FOXCONN, 600 V (PT)
• Longueur : non mesurée, le cordon a été reçu enroulé
• Couleur : noir
• Câblage : non testé

💡 Un DB25 n'est pas forcément un port imprimante. Sur un PC ancien, la prise DB25 femelle du fond du boîtier est en général le port parallèle, qui n'a rien à voir avec le série. Ici, c'est l'inverse qui compte : le DB25 mâle de ce cordon se branche sur un port série DB25 femelle, celui d'un modem externe ou d'un équipement série, pendant que le DB9 femelle va sur le port série DB9 mâle du PC.

⚠️ Le câblage n'a pas été testé. Cette référence est décrite par les revendeurs tantôt comme un cordon modem série câblé fil à fil, tantôt comme un null-modem à lignes croisées : les deux ne sont pas interchangeables, et il faut le vérifier au multimètre ou à l'essai avant de compter dessus.

Notes techniques

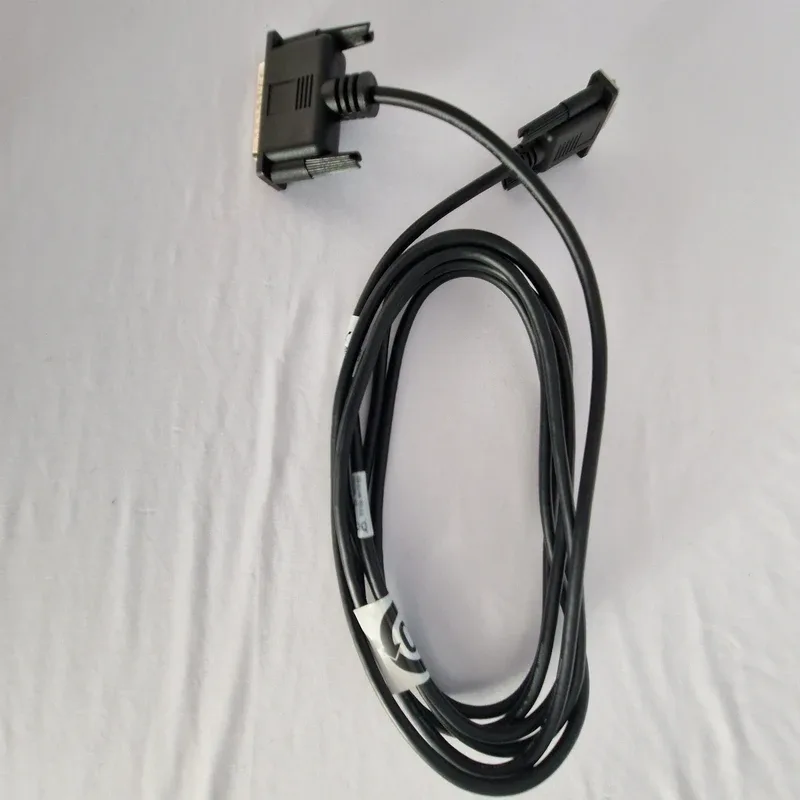

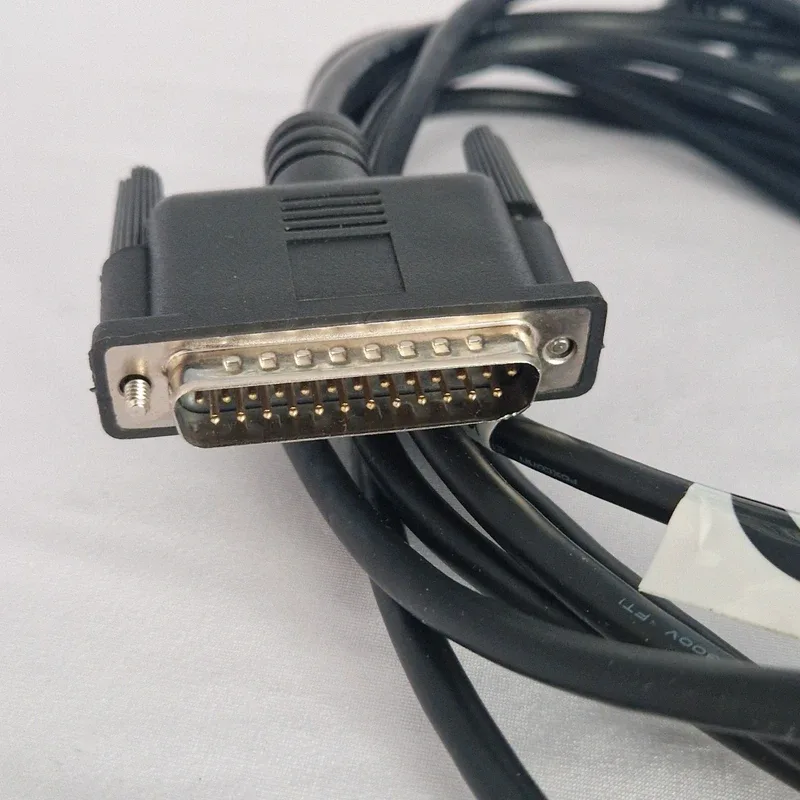

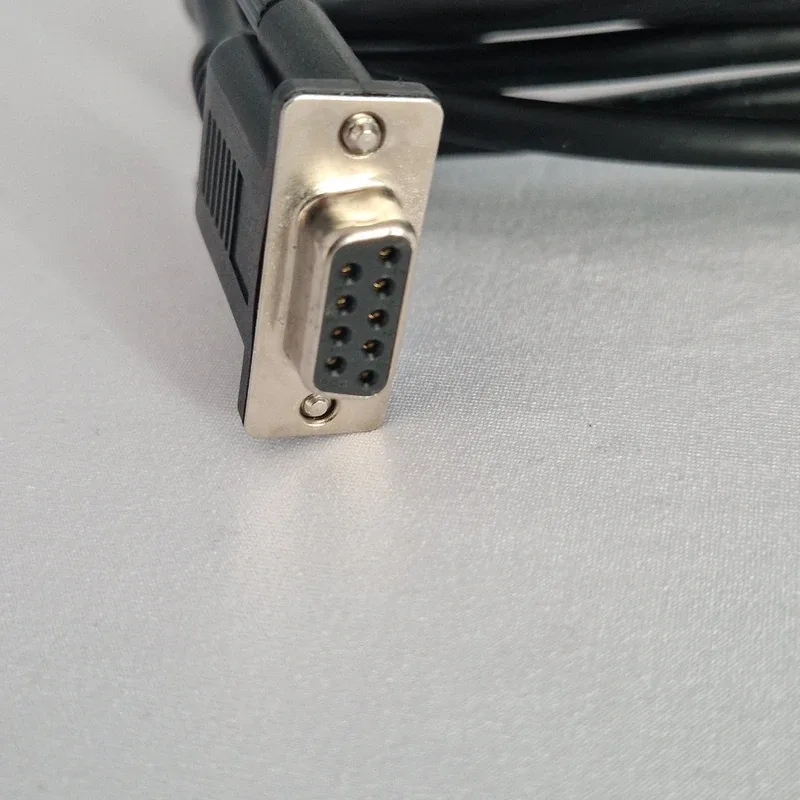

Câble issu d'un don. Ce qui a été constaté sur l'objet : un DB25 mâle à 25 broches toutes présentes et alignées, sous capot plastique noir moulé à ailettes de préhension, avec ses vis de fixation ; à l'autre extrémité un DB9 femelle à 9 contacts, blindage métallique propre, capot noir assorti ; une gaine ronde noire, souple, sans coupure ni pliure marquée, portant en sérigraphie FOXCONN et la mention 600 V (PT) ; deux étiquettes blanches collées sur la gaine, dont une grande partiellement décollée.

Ce qui n'a pas été vérifié : la longueur, le cordon ayant été photographié enroulé et non déroulé pour mesure, les revendeurs annonçant de leur côté entre 2,5 et 3 m pour cette référence ; le brochage, donc la question fil à fil ou null-modem ; la continuité des conducteurs, faute de test. La référence 038-003-444 est bien documentée comme une pièce EMC, mais le lien avec un matériel précis n'a pas été confirmé sur l'objet.
