Câble série RS-232 DB9 femelle / DB9 femelle, noir, Foxconn

Description

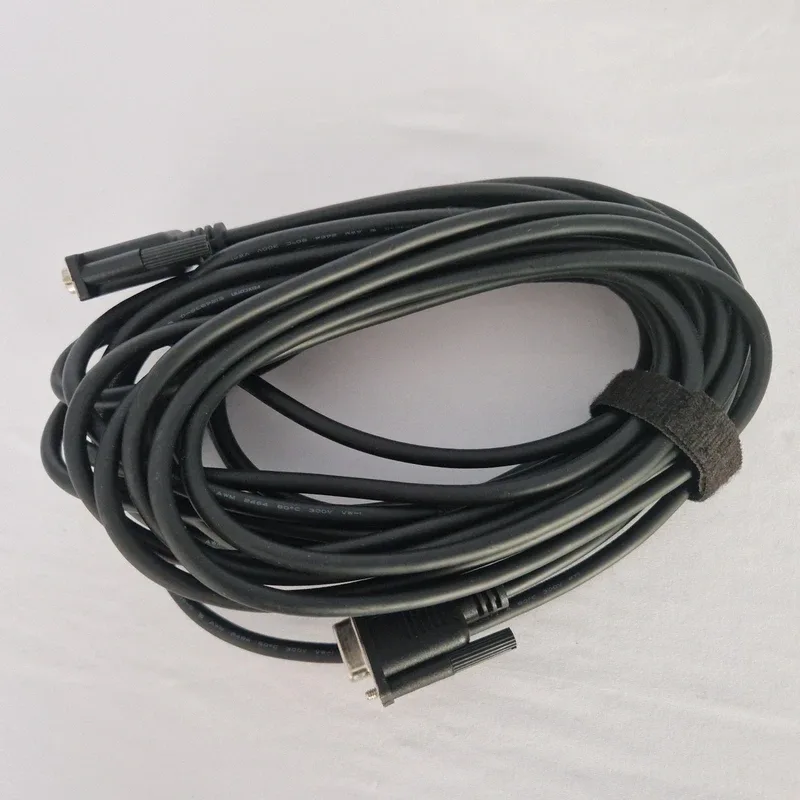

Cordon série RS-232 à gaine ronde noire, avec une prise DB9 femelle à chaque extrémité. C'est un cordon long, reçu enroulé et maintenu par une bande velcro. La gaine porte le marquage de conducteur AWM 2464, 80 °C, 300 V, VW-1, celui des câbles d'appareillage courants. Le câble porte une étiquette Foxconn, son fabricant.

Il sert partout où la liaison série a survécu : équipements industriels, anciens PC et serveurs, matériel de test et de maintenance, rétro-informatique, automatisme, commande de machines-outils, équipements réseau.

🔧 Caractéristiques techniques :

• Signal : liaison série RS-232
• Connecteurs : DB9 femelle aux deux extrémités, 9 contacts, blindage métallique
• Capots : plastique noir moulé, vis de fixation
• Marquage de la gaine : AWM 2464, 80 °C, 300 V, VW-1
• Longueur : non mesurée, le cordon est resté enroulé
• Couleur : noir
• Câblage : non testé

💡 Deux prises femelles, c'est la signature du null-modem. Sur une liaison série, l'ordinateur (le DTE) porte un connecteur mâle et l'équipement de communication (le DCE, un modem par exemple) un connecteur femelle. Un cordon à deux prises femelles se branche donc entre deux appareils qui se présentent tous les deux en mâle, ce qui suppose que les lignes d'émission et de réception soient croisées à l'intérieur : c'est exactement le principe du câble null-modem. Attention, ce n'est qu'une déduction à partir des connecteurs, elle n'a pas été vérifiée au multimètre.

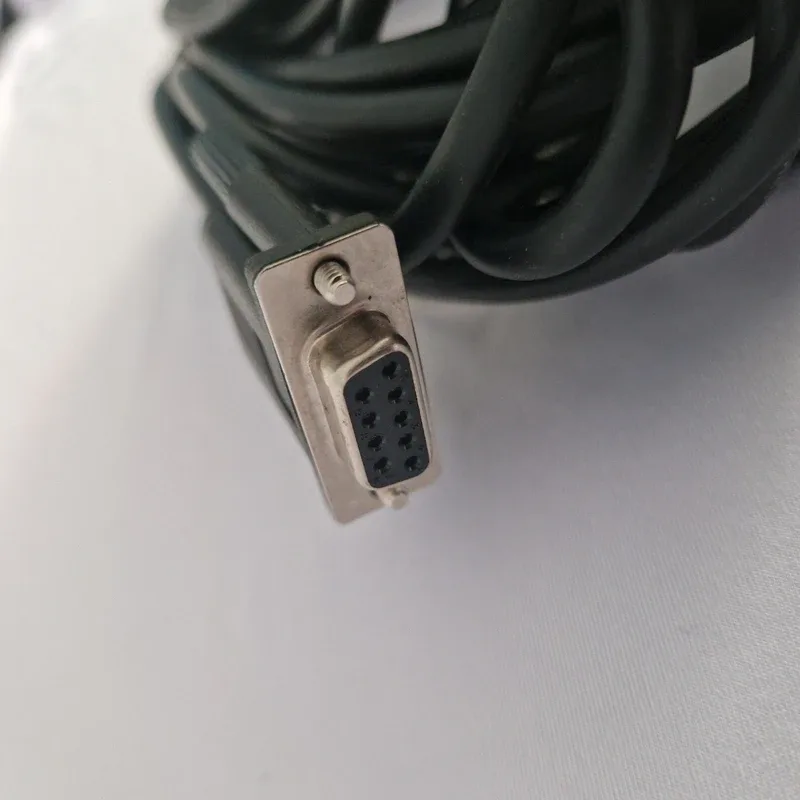

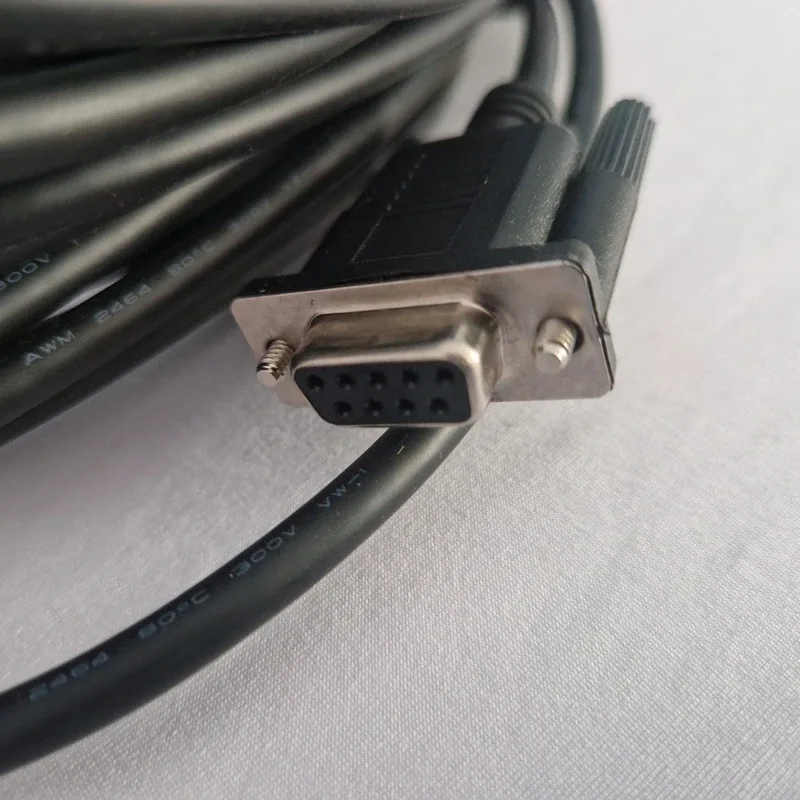

⚠️ Rien n'a été testé : ni le croisement des lignes, ni la continuité des conducteurs. La longueur reste à mesurer. À noter aussi, les deux capots ne sont pas identiques, l'un est étroit et arrondi, l'autre plus large avec des ailettes de préhension. C'est courant sur un cordon assemblé à partir de connecteurs du commerce, mais cela se voit.

Notes techniques

Câble issu d'un don. Ce qui a été constaté sur l'objet : deux connecteurs DB9 femelle, 9 contacts visibles et alignés en 5 et 4, blindage métallique propre et sans trace de corrosion, vis de fixation présentes ; une gaine ronde noire, souple, sans coupure ni pliure marquée, portant en sérigraphie AWM 2464, 80 °C, 300 V et VW-1 ; un cordon long, enroulé et tenu par une bande velcro ; deux capots de formes différentes, l'un étroit et arrondi, l'autre large à ailettes.

Ce qui n'a pas été vérifié : la longueur, le cordon n'ayant pas été déroulé pour mesure ; le brochage, donc la question du croisement null-modem, seulement déduite de la présence de deux prises femelles ; la continuité des conducteurs, faute de test.

Fabricant : Foxconn, d'après l'étiquette apposée sur le câble. Elle n'est pas lisible sur les photos, où le seul marquage visible est la référence de conducteur AWM 2464, qui est une norme et non une marque.
