Cordon multivoies DIN mâle vers 6 fiches RCA mâles, repères Front et Rear

Description

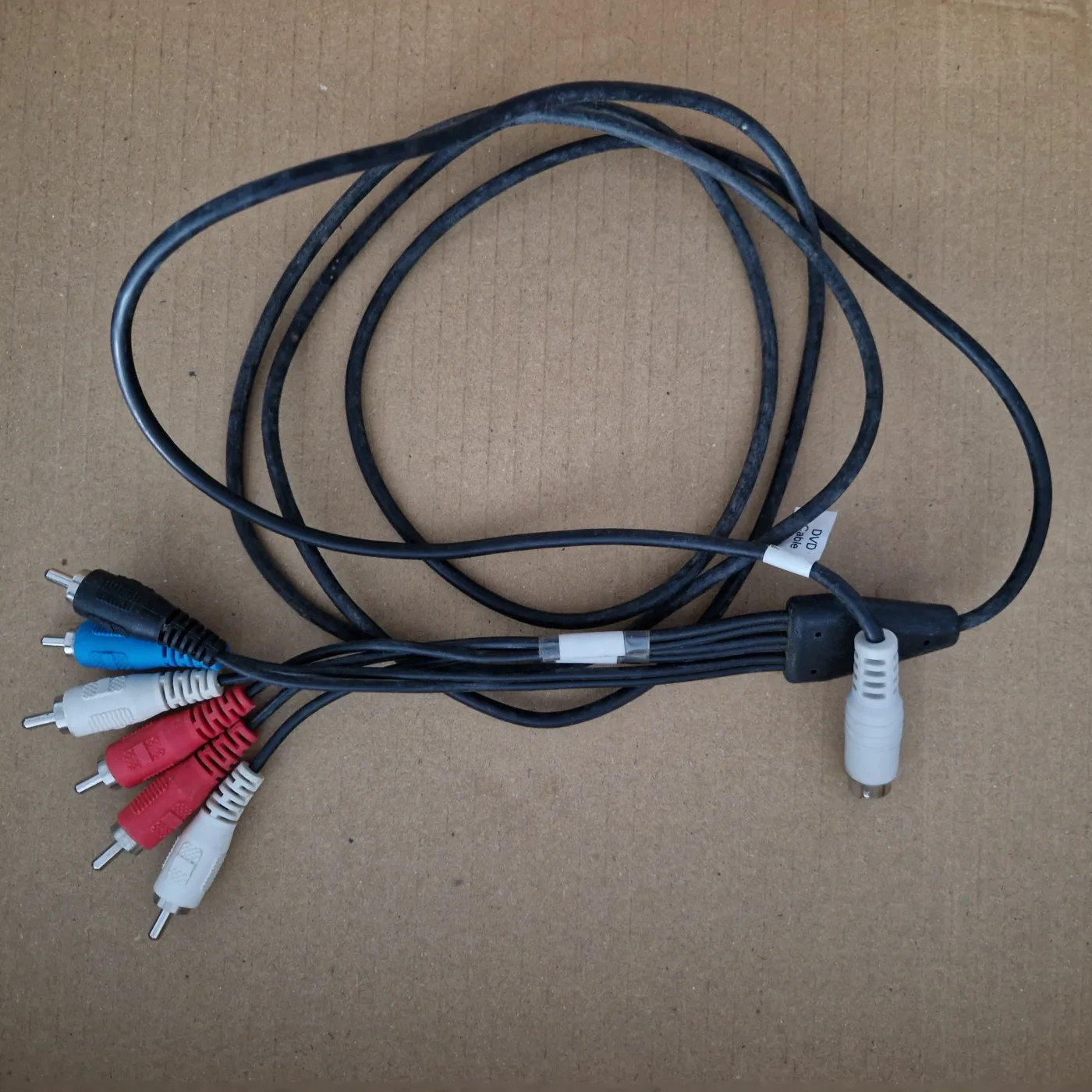

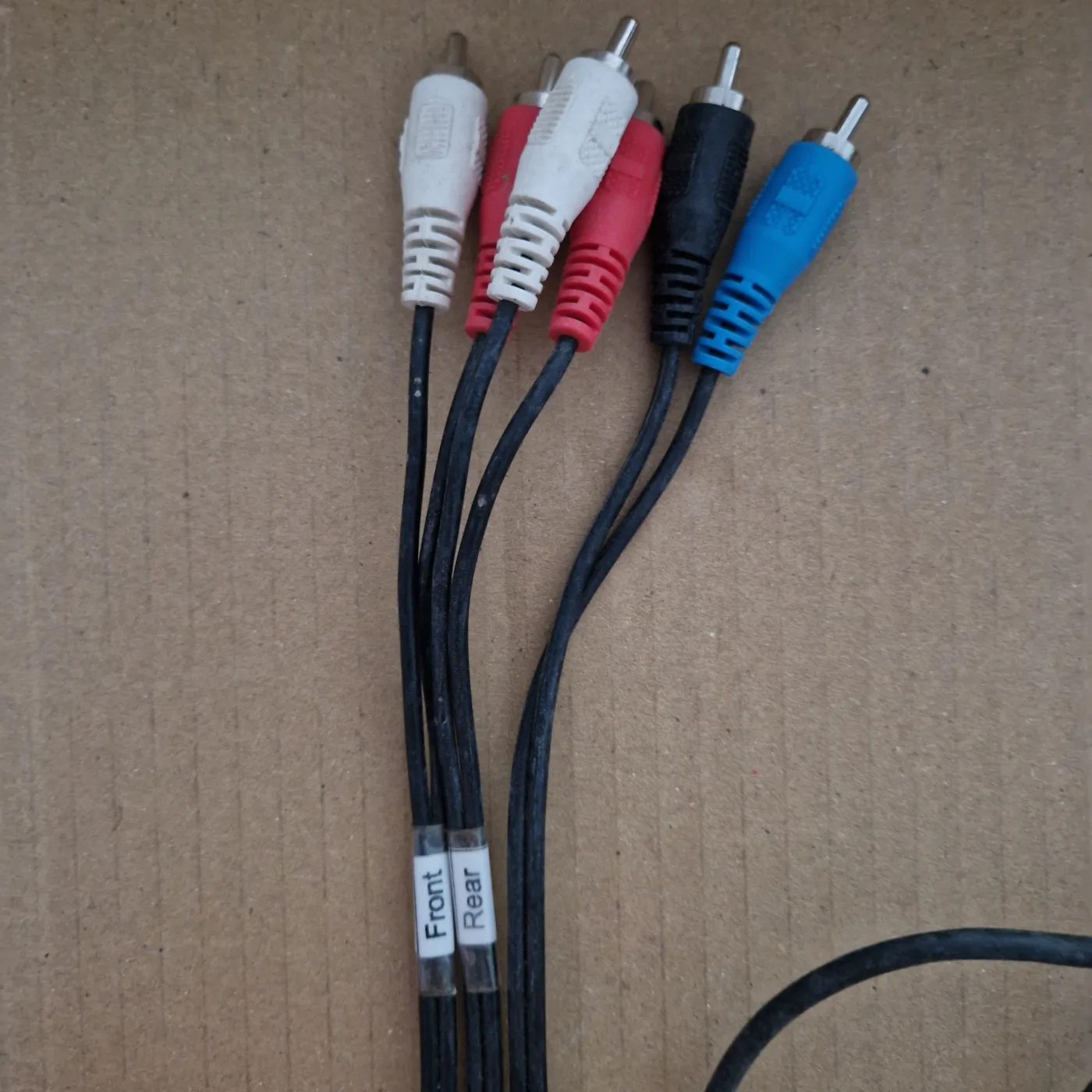

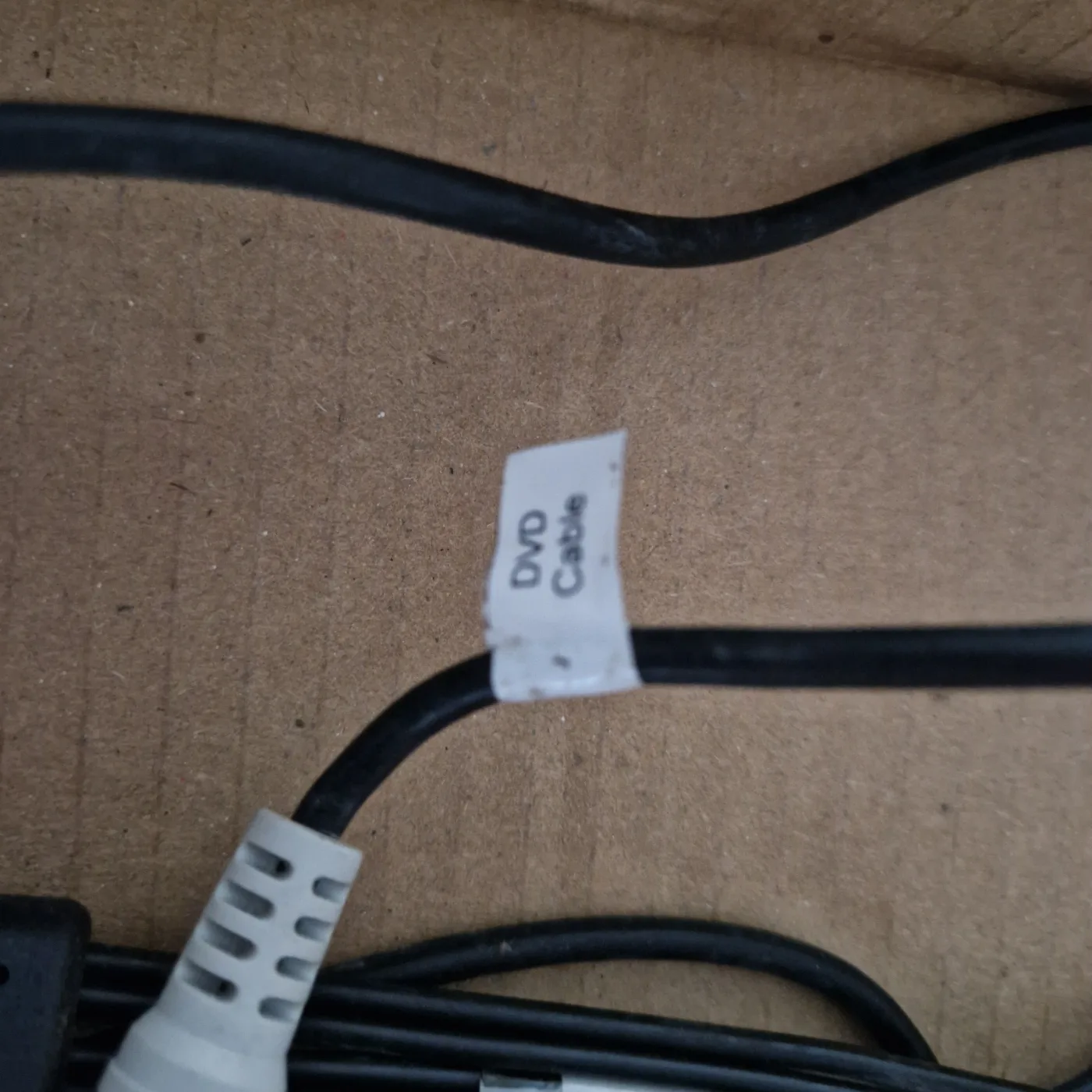

Un cordon de liaison multivoies : une fiche DIN mâle multibroches d'un côté, six fiches RCA mâles de l'autre, réunies par un bloc de dérivation moulé. Deux brins portent un repère d'origine imprimé sous gaine transparente, « Front » et « Rear », et une étiquette collée par le précédent propriétaire indique « DVD Cable ».

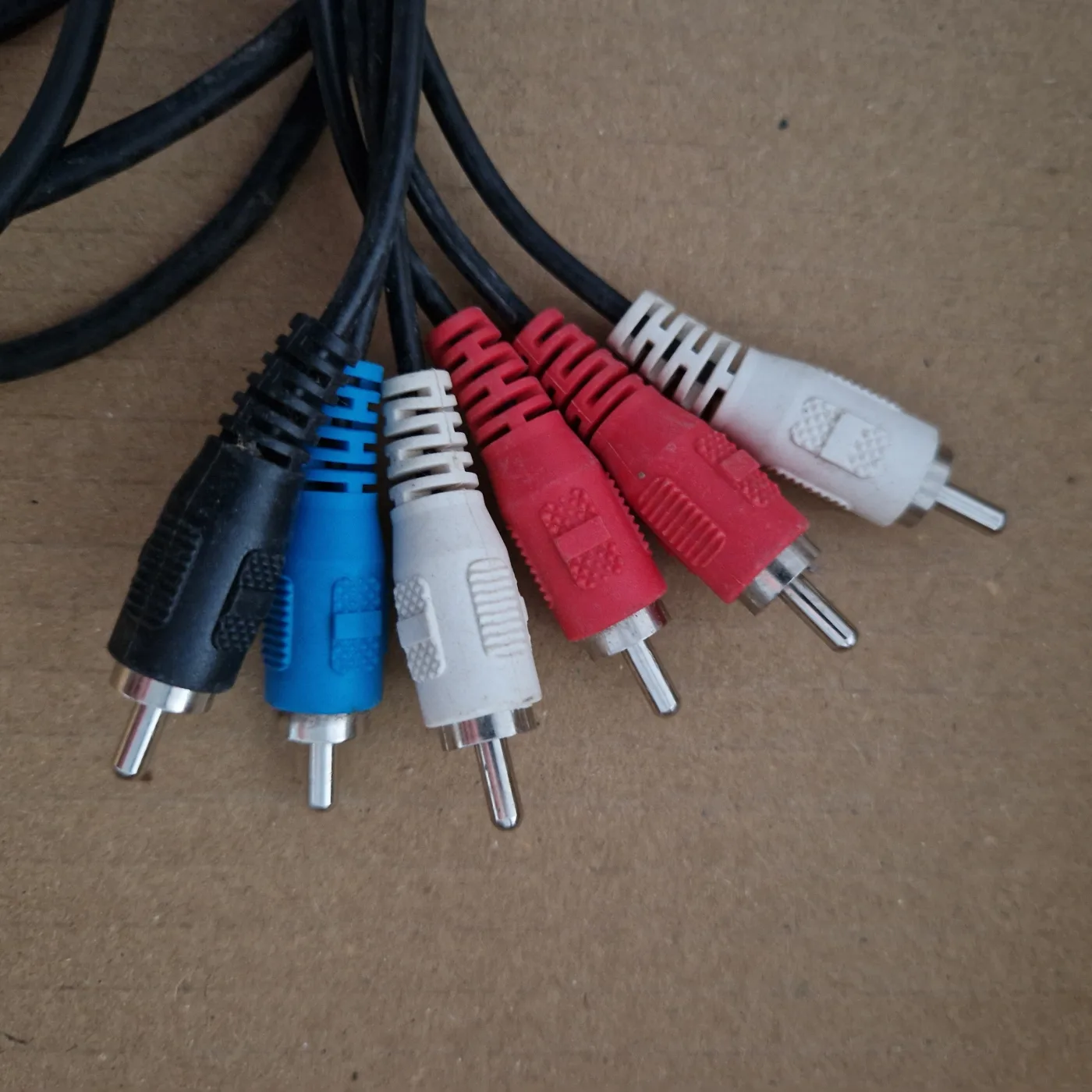

C'est le cordon d'origine d'un ensemble DVD ou home-cinéma, de ceux qui relient l'appareil à son amplificateur en faisant passer plusieurs voies audio par une seule prise. Les six RCA se répartissent en deux blanches, deux rouges, une noire et une bleue : les repères Front et Rear désignent des voies avant et arrière, donc du son multivoies et non une simple liaison stéréo.

Ces cordons propriétaires sont exactement ce que la câblothèque existe pour garder. Ils ne se rachètent nulle part, ils partent à la benne avec le carton de déménagement, et sans eux un ensemble home-cinéma en parfait état devient inutilisable. Celui qui possède l'appareil correspondant ne trouvera ce cordon qu'ici ou chez un autre qui l'a gardé.

Notes techniques

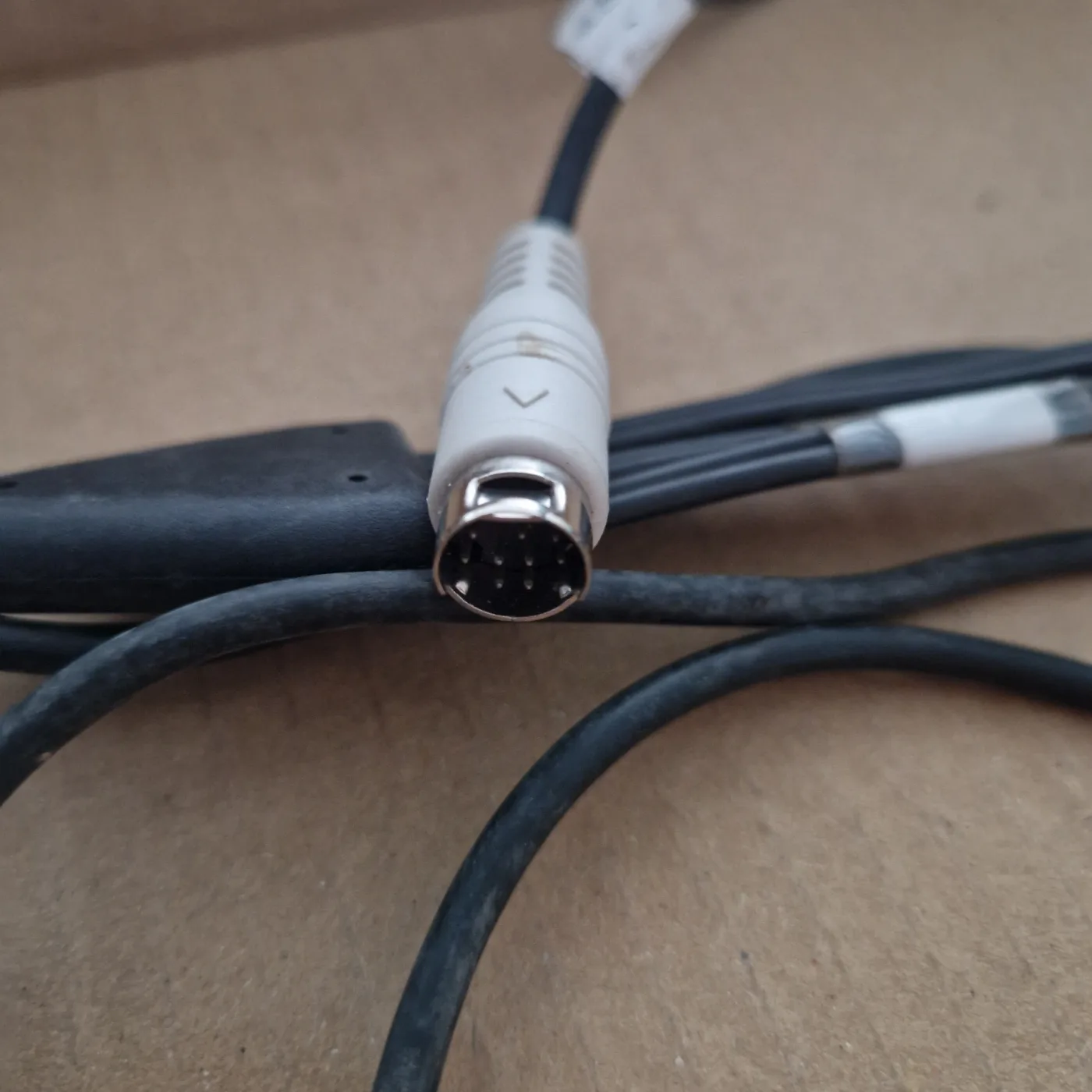

Cordon propriétaire : la prise se reconnaît, elle ne se décrit pas. Le cordon ne porte aucune marque, aucune référence, seulement un repère de détrompage moulé en chevron sur le corps du DIN. Impossible d'annoncer une marque ou un modèle compatible sans inventer. La bonne méthode est visuelle : comparer la photo de la face du DIN avec la prise de l'appareil, le nombre de broches et la forme du détrompage étant sans ambiguïté à l'œil.

Nombre de broches non publié. Les broches sont réparties sur trois rangées, ce qui exclut un DIN audio standard à broches en arc de cercle. Le comptage sur la photo oscille entre onze et treize selon le traitement, deux reflets du fût métallique pouvant passer pour des broches. Plutôt qu'un chiffre faux, la photo de face est fournie : elle vaut mieux qu'un nombre.

Voies noire et bleue : non déterminées. Sur un 5.1, on attendrait centre et caisson de basses, mais les couleurs normalisées seraient alors vertes et violettes. Il s'agit donc d'un code couleur propriétaire, ou de deux voies qui ne sont pas audio.

Cordon non testé, faute d'appareil à brancher. Les sept connecteurs sont présents et sains, gaine sans coupure ni pincement, contacts nickelés propres, aucune broche tordue sur le DIN.
