Câble console Amphenol 118-28717, RJ45 vers DB9 femelle (RS-232), noir, environ 1 m

Description

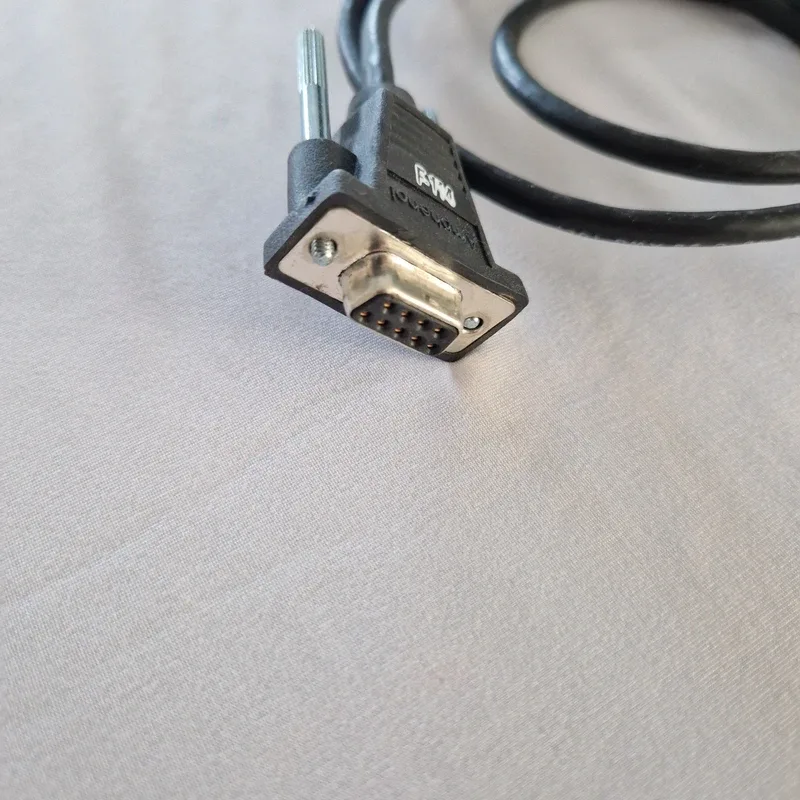

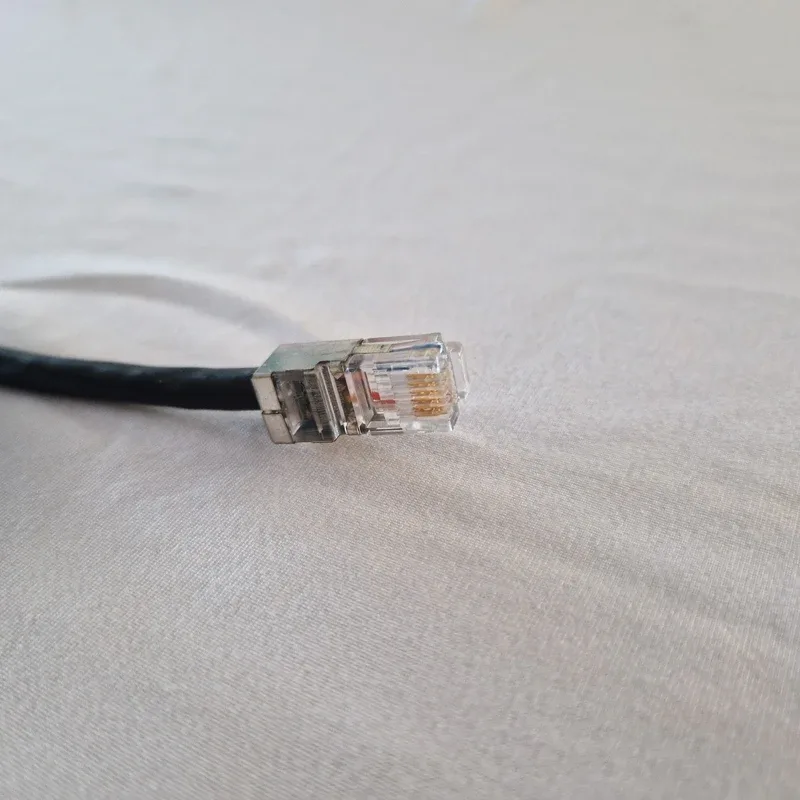

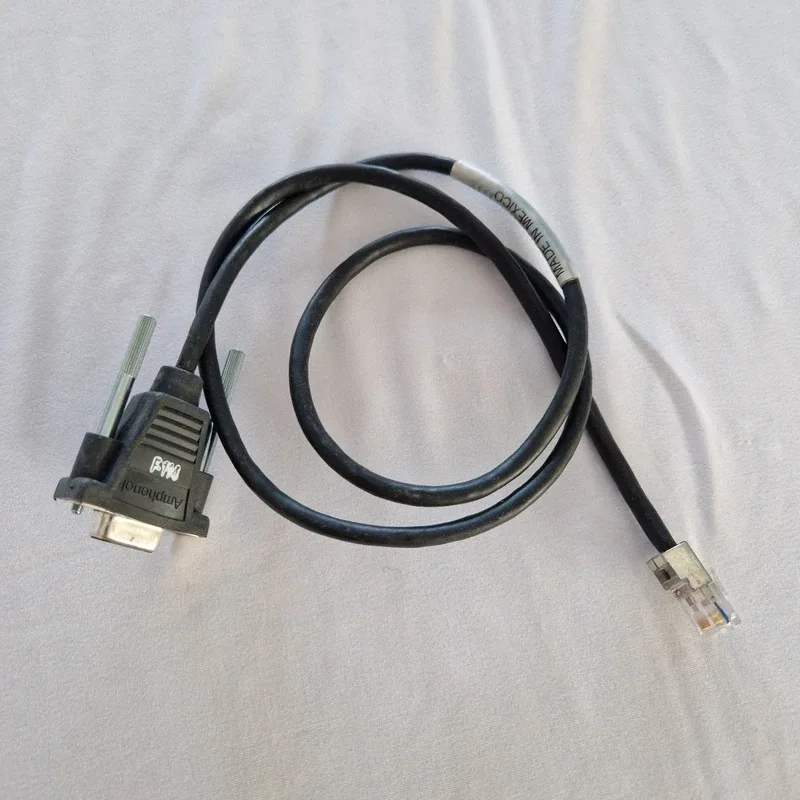

Câble console série Amphenol RJ45 vers DB9 femelle (RS-232), référence 118-28717, gaine ronde noire d'environ 1 m, pour la configuration et la maintenance de matériel réseau ou industriel : une prise RJ45 mâle (8 contacts) à capot métallique d'un côté, un connecteur DB9 femelle à capot Amphenol et longues vis moletées de l'autre.

Ce type de câble relie un ordinateur au port console d'un switch, d'un routeur ou d'un autre équipement : configuration initiale, maintenance, diagnostic, même quand le réseau ne répond plus.

🔧 Caractéristiques :

• Marque : Amphenol, réf. 118-28717 REV 00
• Connecteurs : RJ45 mâle (8 contacts) / DB9 femelle
• Liaison série RS-232 (port console)
• Câble Madison Cable Corp., type CL2, 28 AWG, gaine ronde noire
• Longueur : environ 1 m (non mesurée)

⚠️ Ce n'est pas un câble Ethernet : il ne sert pas à brancher un appareil sur un réseau.

⚠️ Brochage non vérifié. Il n'existe pas un seul câblage RJ45 vers DB9 : le câble console Cisco (dit « rollover ») est le plus répandu, mais d'autres constructeurs utilisent leurs propres brochages. Vérifiez la correspondance des broches, ou essayez-le, avant de compter dessus.

Côté ordinateur, il faut un port série DB9, ou un adaptateur USB vers RS-232. Voir aussi les autres câbles console de la câblothèque : INV-1647 (Cisco d'origine) et INV-1669 (Brocade).

Issu du réemploi, proposé par la câblothèque solidaire de l'association RACK à Rodez.

Notes techniques

Étiquette sur la gaine (lue sur l'objet) : « Amphenol 42/03 », « 118-28717 REV 00 », « MADE IN MEXICO ». Sur la gaine : « Madison Cable Corp. Type CL2 90°C 28 AWG (UL) ». « 42/03 » est peut-être un code de date (semaine 42 de 2003), non confirmé. Aucune fiche publique trouvée pour la référence 118-28717 : l'équipement d'origine et le brochage restent inconnus. Sur le capot du DB9, un marquage blanc reste illisible sur les photos. Ce qui n'a pas été vérifié : le brochage n'a pas été contrôlé au multimètre et le câble n'a été essayé sur aucun équipement. La longueur (environ 1 m) n'a pas été mesurée.
